Acoustic Control Systems

コンクリート探傷用
インパクト トモグラフィー超音波探傷器

A1040 NEW MIRA
                ミ ラ

チャンネル数が10から12となり、分解能が向上!
モニターを内蔵、PC無しでデータ採集可能!
バッテリーも内蔵して4.5Kgに軽量化!

透過力、検出能力の高さに驚かされたMIRAが、
さらにバージョンアップしてモデルチェンジされました。

超音波使用のため空洞、CD管、ジャンカも検出可能!
透過力2.5m! メッシュがあっても検査可能!

コンクリート探傷・厚さ測定用!
カップリング剤不要のドライコンタクト!
横波を使用して2.5mの透過力!
使い易い自動キャリブレーション!

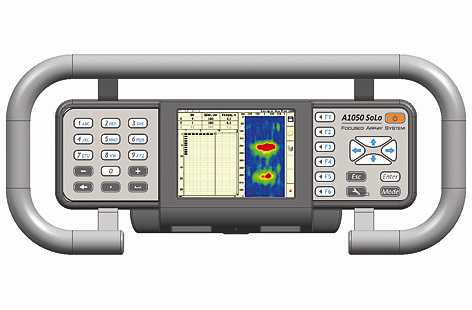

NEW MIRA top

特 徴

  • パルスエコー法
  • カップリング剤不要 インパクト針使用
  • 4個x12CHのマルチアレイプローブ採用
  • 積算効果によりノイズから微弱信号の検出
  • 送受信の自動切換でB断面を計測、表示

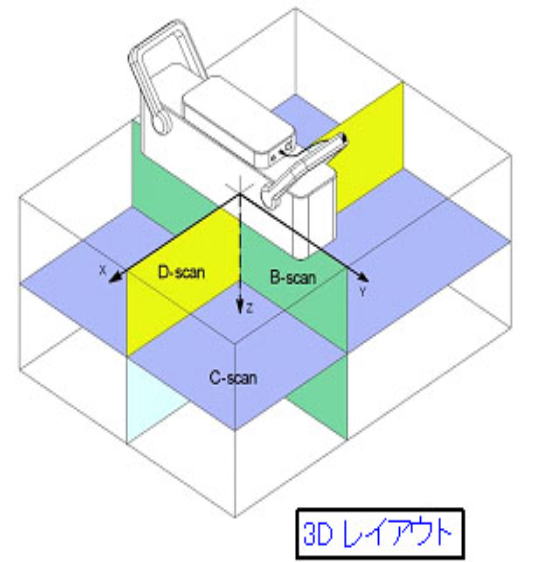

  • プローブ移動でA・B/C-Scanの3D表示可能
  • 使い易いメニュー式の設定値調整
  • 無線LANで信号をパソコンに転送
  • 自動キャリブレーション
  • 測定データから音速自動測定校正:送受信自動切り替えで底面信号検知/CH間距離から厚さの自動演算。

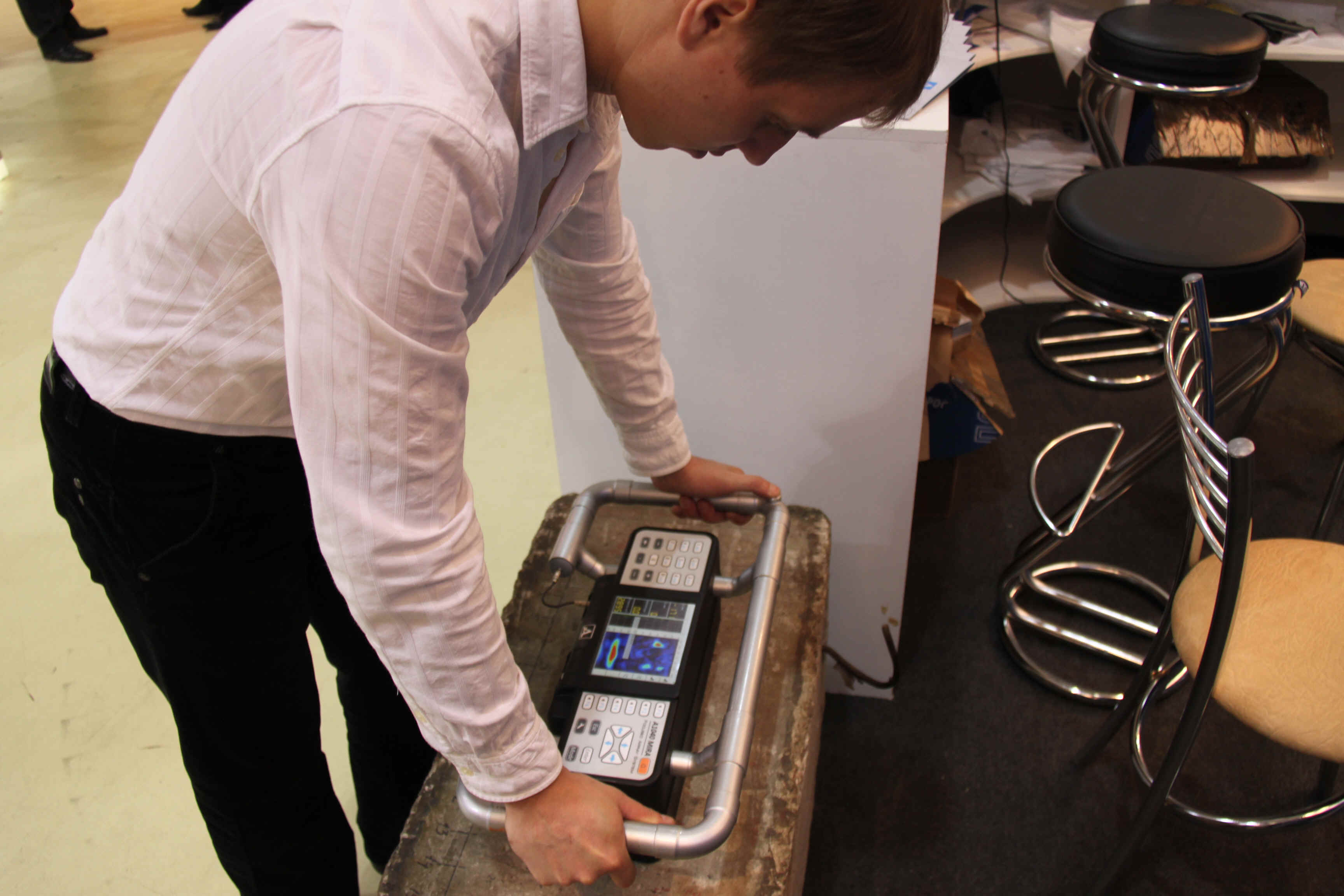

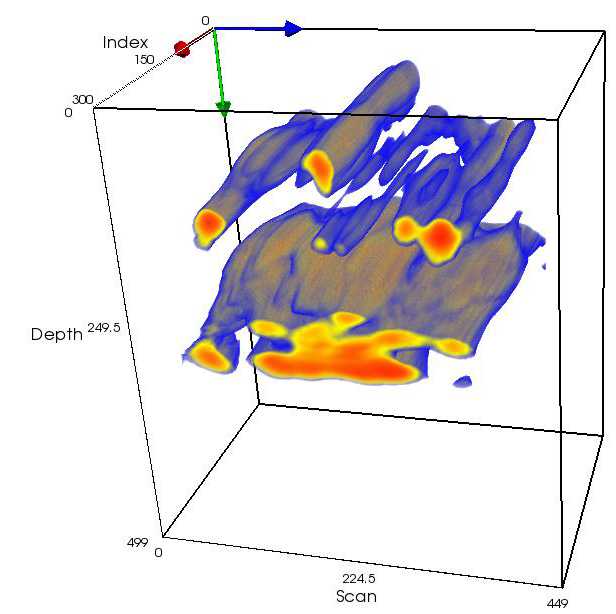

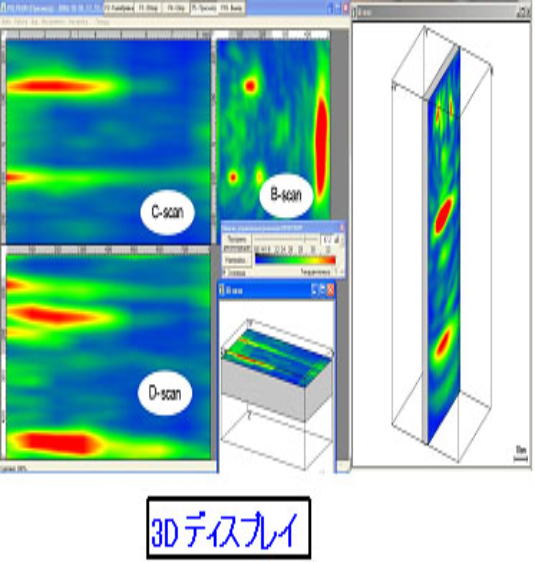

  • 外部コンピュータのスクリーン上で内部構造の3D表示・解析が簡単!IMG_3372.JPG (2628620 バイト)3D2.JPG (31659 バイト)

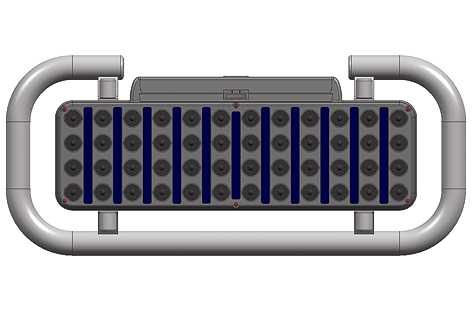

NEW MIRA bottom
底面写真

A1040のセンサーは、48個(4x12ch)のマトリックスアンテナアレイ(AA)で構成されています。デバイスのAA素子は、カップリング剤なしで、ドライ接触の超音波送受信が可能です。各AA素子はスプリングを装着していますので、曲面や粗表面に追従できます。

12CHの素子が、自動的に高速で切り替えられて数多くのデータを採集。
B断面を瞬時に表示します。

さらに各チャンネル毎に4つのセンサーが装備されて小石を避ける路程を確保して積算します。

1断面測定/表示まで3秒以内。













CH1→CH2とCH1→CH12の伝搬時間差と
CH1→CH12プローブ距離から
厚さ・音速を自動演算

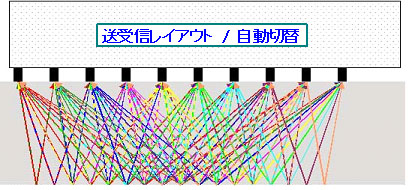

送受信プロセス / 自動切り替え

送信:CH1、受信CH1-12   12CH x 4 x 4 = 192路程
送信:CH2、受信CH1-12   12CH x 4 x 4 = 192路程
送信:CH3、受信CH1-12   12CH x 4 x 4 = 192路程
     ↓      ↓
送信:CH9、受信CH1-12   12CH x 4 x 4 = 192路程
送信:CH10、受信CH1-12   12CH x 4 x 4 = 192路程
送信:CH11、受信CH1-12   12CH x 4 x 4 = 192路程
送信:CH12、 受信CH-1-12 12CH x 4 x 4 = 192路程
                                 (計144通り) (計2304路程)

各CH毎に、4つのAA素子が装備されていますので、上記の144通りの16倍、2304もの異なった路程信号を受信して解析しています。

多数の路程から、妨害となる小石を回避、積算により感度アップ!

 目 的

  • 鉄筋コンクリート、石、プラスチック、などの減衰が大きい材質の、内部の不純物、巣、空洞、亀裂の非破壊検査
  • コンクリート建造物の厚み、かぶり厚測定
  • 鉄筋の位置、方向の検出
  • 粗粒材の内部構造の研究
  • 透過法によるコンクリートの強度測定
これまでのコンクリート探傷の技術的問題点

1.減衰が大きい → 透過力の高い低周波横波採用
2.小石によって伝搬妨害→CH毎にDCPを4個配列して小石の当たらない路程を確保
3.ノイズが大きく判別難→多CH積算により、感度・SN比アップ
4.接触媒質の安定が難→ドライコンタクト採用で安定
5.波形では判別難→3D画像で判定容易
6.音速校正がばらつく→自動音速補正
7.テストピースの用意が大変→テストピース不要
8.透過力不足→2mまで透過
9.配筋だけ→超音波なのでジャンカ、空洞、CD管も1台でOK
カタログNEW MIRA A1040PDFダウンロード

姉妹機:コンクリート音速測定器 UK1401
     コンクリート探傷器 A1220 Monolyth
     コンクリート探傷器 A1020 MIRA LITE
     旧MIRA A1040 コンクリート探傷システム
     コンクリート探傷器 A1040 MIRA 3D
     コンクリート探傷器 A1020 MIRA 3D PRO

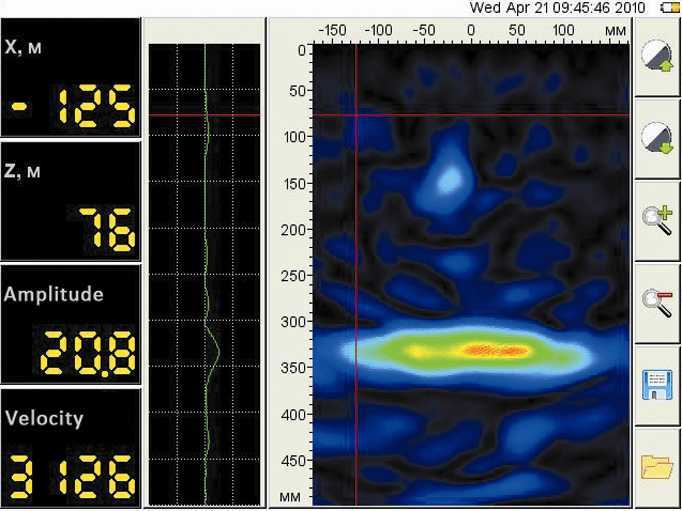

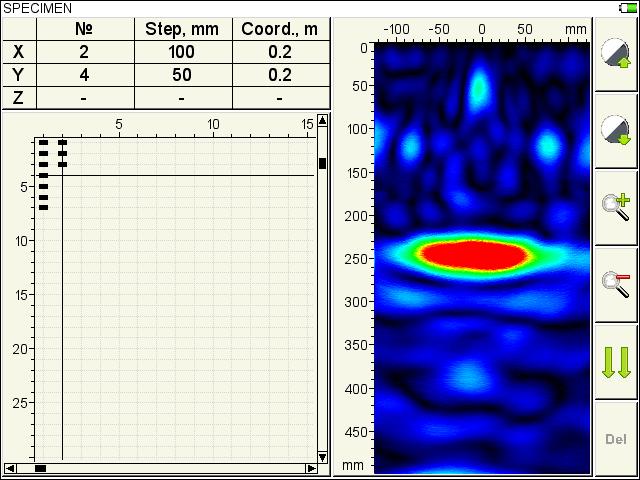

B-Scope測定画面
