コンクリート探傷、厚さ測定用
インパクト超音波探傷器

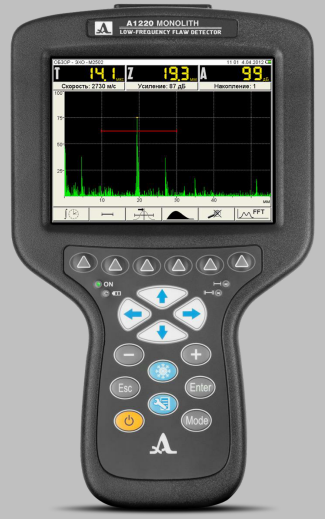

A1220 MONOLITH

モノリス

 Acoustic Control Systems
スプリング付インパクト針を採用し、低周波横波超音波を接触媒質無しで、ゆうに１メートル伝搬！

ロシアの知られざる技術をご紹介！

特　徴

  • パルスエコー法
  • カップリング剤不要
  • エコー信号のA-ScanとB-Scan表示可能
  • ノイズから微弱信号の検出
  • 自動、手動での欠陥分類あるいは厚み判定
  • 使い易いメニュー式の設定値調整
  • データメモリー　A-Scan６０画面、BAND,MAP
  • バックライト付きスクリーン
  • 赤外線通信による外部コンピュータへのデータ転送
  • 外部コンピュータのスクリーン上で内部構造の３D表示

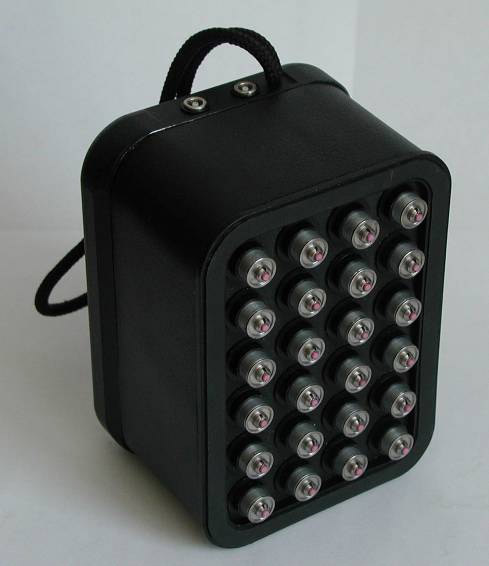

探傷器A1220には、本体（スクリーン、キーボード）と、24個（6x4）のマトリックスDPCを配列したアンテナアレイ(AA)で構成されています。デバイスのAA 素子は、カップリング剤なしで、ドライ接触の超音波送受信が可能です。各AA 素子はスプリングを装着していますので、曲面や粗表面に追従できます。
オプションで２探法も可能です。



用途例

  • コンクリート製造工場・打ち込み現場
  • 原子力発電所
  • 鉄道
  • 滑走路のメンテナンス
  • 橋梁、トンネルのメンテナンス
  • ビルの構造
  • 加工機等の基礎検査

目　的

  • 鉄筋コンクリート、石、プラスチック、などの減衰が大きい材質の、内部の不純物、巣、空洞、亀裂の非破壊検査
  • コンクリート建造物の厚み、かぶり厚測定
  • 鉄筋の位置、方向の検出
  • 粗粒材の内部構造の研究
  • 透過法によるコンクリートの強度測定

BANDモードに切り替わると、被検査物のBスキャン（表面と垂直）を行う事ができます。

MAPモードでは２次元データの採集可能。オプションソフトによってC-Scanマップの表示も可能です。

TVGモードではDAC（距離振幅補正）が設定できます。

姉妹機：コンクリート音速測定器　UK1401
           コンクリート用トモグラファー　A1040NEW

REVIEWモード　A-Scope



BANDモード　B-Scope



技術仕様
最大コンクリート透過力 MAX 1000mm
（横波 底面）
横穴検出能力 直径12mm
検出可能な欠陥深さの測定誤差 ±(測定値の10%+5mm)
超音波の規定動作周波数 25〜250kHz
表示 カラーTFT(640x480pixel)
電源 Li-IO充電電池
(４０００ｍA)
連続動作時間 最長８ 時間
動作温度範囲 -10〜+50℃
本体寸法 260x156x43 mm
アンテナアレイ寸法 145x90x75 mm
本体重量 800 g
アンテナアレイ重量 760 g

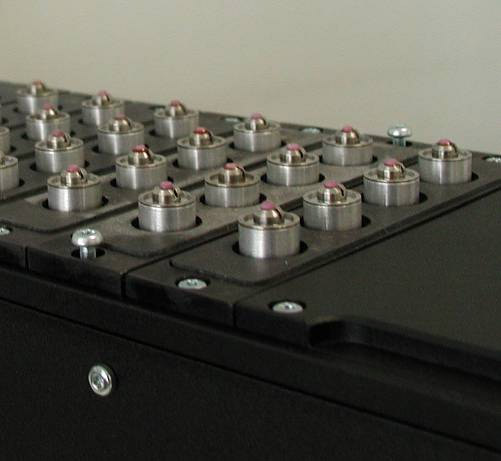

DPCプローブ
接触媒質を必要としないドライコンタクトを実現
ACS社独自の開発商品です。

１２個のDPCから送信され、１２個で受信。１４４の路程で送受信されます。小石などの妨害も、路程の異なる位置で受信が可能となります。また、積算されて感度もアップ。１個１個NODPCは独立してスプリングで上下しますので、凹凸面でも簡単にフィットできます。
A-Scopeから判定も可能です。

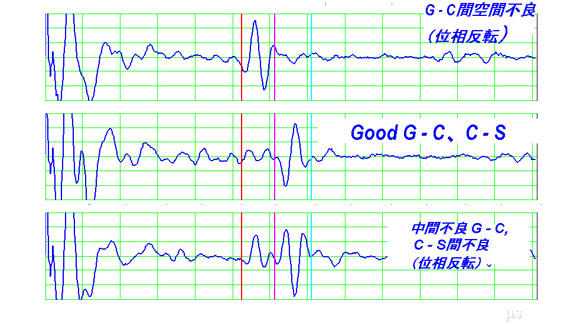

御影石G／コンクリートC／鉄板Sの積層構造の例
上段はG/C間で剥離している。Cの底面信号無し。
中段はG/C間の接着良好。C/S間の信号が見られ、位相が正なので接着良好。
下段はG/C間に僅かに剥離。C/S間の信号位相が負なので、接着不良。
