コンクリート探傷用インパクトトモグラフィー超音波探傷器 A1040 NEW MIRA｜非破壊検査機器の販売

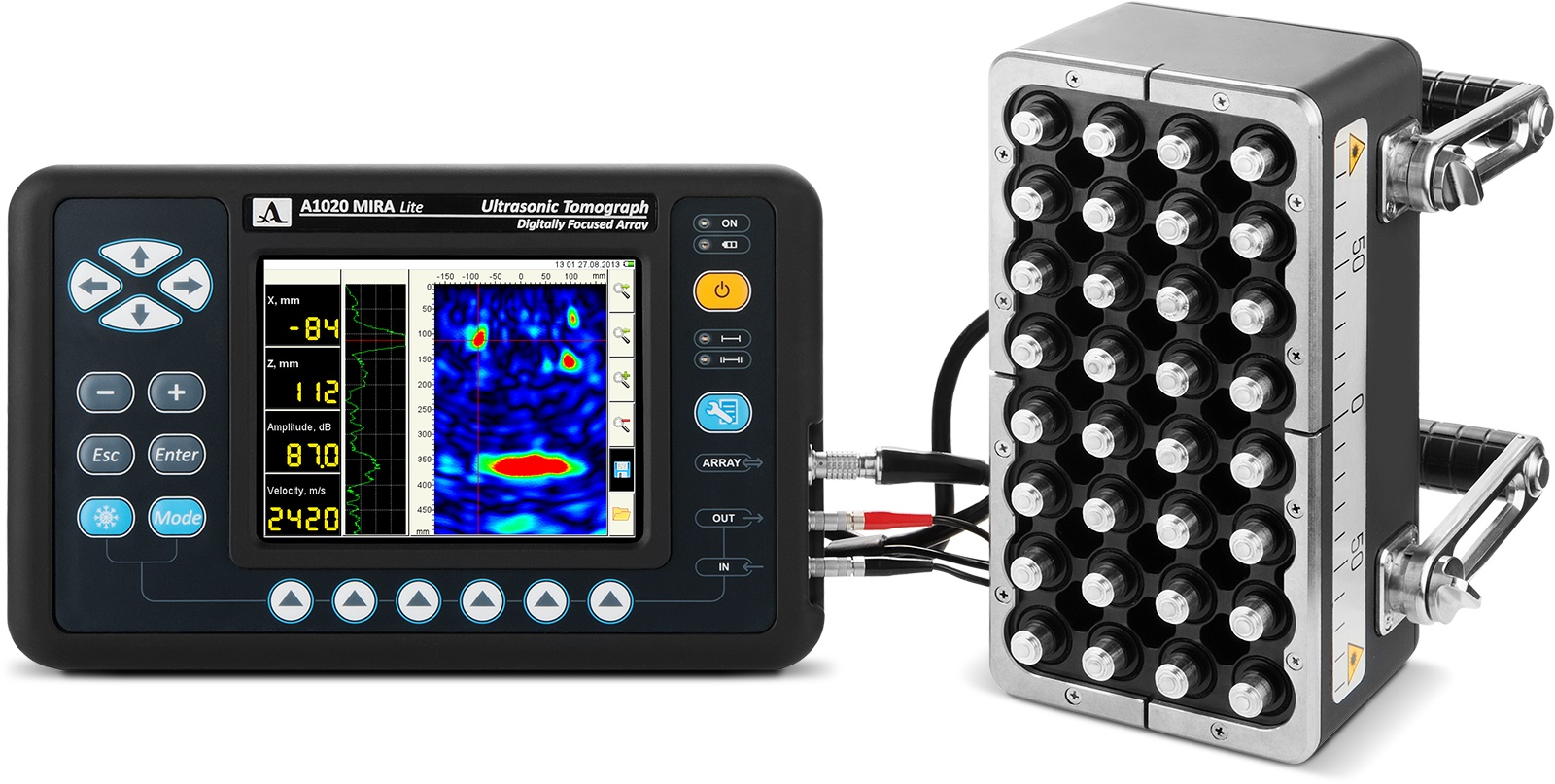

Acoustic Control Systems コンクリート探傷用インパクトトモグラフィー超音波探傷器 A1020 NEW MIRA LITE 　　　　　　　ミ　ラ　ライトチャンネル数が８CHとなり、軽量化！モニターを別置きにして小型化、コストダウン！バッテリーも内蔵して４．５Kgに軽量化！		透過力、検出能力の高さに驚かされたMIRAが、さらに小型軽量化したライトバージョンを完成しました。超音波使用のため空洞、ＣＤ管、ジャンカも検出可能！透過力１m！　メッシュがあっても検査可能！
		コンクリート探傷・厚さ測定用！水や油などのカップリング剤不要のドライコンタクト！横波を使用して１ｍの透過力！使い易い自動キャリブレーション！
	特　徴　　　　　　　　　パルスエコー法カップリング剤不要　インパクト針使用４個ｘ８CHのマルチアレイプローブ採用積算効果によりノイズから微弱信号の検出送受信の自動切換でB断面を計測、表示プローブ移動でA・B/C-Scanの３D表示可能使い易いメニュー式の設定値調整無線LANで信号をパソコンに転送自動キャリブレーション測定データから音速自動測定校正：送受信自動切り替えで底面信号検知／CH間距離から厚さの自動演算。外部コンピュータのスクリーン上で内部構造の３D表示・解析が簡単！
IntroView 3Dソフトが標準で付属されます。データ管理３D再校正、スライス、立体回転が可能となります。
	A１０２０のセンサーは、３２個（4x８ch）のマトリックスアンテナアレイ(AA)で構成されています。デバイスのAA素子は、カップリング剤なしで、ドライ接触の超音波送受信が可能です。各AA素子はスプリングを装着していますので、曲面や粗表面に追従できます。８CHの素子が、自動的に高速で切り替えられて数多くのデータを採集。 B断面を瞬時に表示します。さらに各CHには4個のセンサーが同時に動作して、路程数を増やして感度もアップされます。１断面測定／表示まで３秒以内の高速処理。
CH1→CH2とCH1→CH8の伝搬時間差と CH1→CH8プローブ距離から厚さ・音速を自動演算	送受信プロセス / 自動切り替え送信：CH1、受信CH1-8 8CH x 4 x 4 = 128路程送信：CH2、受信CH1-8 8CH x 4 x 4 = 128路程送信：CH3、受信CH1-8 8CH x 4 x 4 = 128路程　　　　　↓　　　　　　↓ 送信：CH8、受信CH1-8 8CH x 4 x 4 = 128路程（計６4通り）　　（計１０２４路程）各CH毎に、４つのAA素子が装備されていますので、上記の６４通りの１６倍、１０２４もの異なった路程信号を受信して解析しています。多数の路程から、妨害となる小石を回避、積算により感度アップ！
目　的鉄筋コンクリート、石、プラスチック、などの減衰が大きい材質の、内部の不純物、巣、空洞、亀裂の非破壊検査コンクリート建造物の厚み、かぶり厚測定鉄筋の位置、方向の検出粗粒材の内部構造の研究透過法によるコンクリートの強度測定	これまでのコンクリート探傷の技術的問題点１．減衰が大きい　→　透過力の高い低周波横波採用２．小石によって伝搬妨害→CH毎にDCPを４個配列して小石の当たらない路程を確保３．ノイズが大きく判別難→多CH積算により、感度・SN比アップ４．接触媒質の安定が難→ドライコンタクト採用で安定５．波形では判別難→３D画像で判定容易６．音速校正がばらつく→自動音速補正７．テストピースの用意が大変→テストピース不要８．透過力不足→２ｍまで透過９．配筋だけ→超音波なのでジャンカ、空洞、CD管も１台でOK
カタログNEW MIRA A1020PDFダウンロード姉妹機：コンクリート音速測定器　UK1401 　　　　　コンクリート探傷器　A1220 Monolyth の研究コンクリート探傷器　A1040 Mira 　　　　　旧MIRA　A1040　コンクリート探傷システム
B-Scope測定画面

Acoustic Control Systems コンクリート探傷用インパクトトモグラフィー超音波探傷器 A1020 NEW MIRA LITE 　　　　　　　ミ　ラ　ライトチャンネル数が８CHとなり、軽量化！モニターを別置きにして小型化、コストダウン！バッテリーも内蔵して４．５Kgに軽量化！		透過力、検出能力の高さに驚かされたMIRAが、さらに小型軽量化したライトバージョンを完成しました。超音波使用のため空洞、ＣＤ管、ジャンカも検出可能！透過力１m！　メッシュがあっても検査可能！
		コンクリート探傷・厚さ測定用！水や油などのカップリング剤不要のドライコンタクト！横波を使用して１ｍの透過力！使い易い自動キャリブレーション！
	特　徴　　　　　　　　　パルスエコー法カップリング剤不要　インパクト針使用４個ｘ８CHのマルチアレイプローブ採用積算効果によりノイズから微弱信号の検出送受信の自動切換でB断面を計測、表示プローブ移動でA・B/C-Scanの３D表示可能使い易いメニュー式の設定値調整無線LANで信号をパソコンに転送自動キャリブレーション測定データから音速自動測定校正：送受信自動切り替えで底面信号検知／CH間距離から厚さの自動演算。外部コンピュータのスクリーン上で内部構造の３D表示・解析が簡単！
IntroView 3Dソフトが標準で付属されます。データ管理３D再校正、スライス、立体回転が可能となります。
	A１０２０のセンサーは、３２個（4x８ch）のマトリックスアンテナアレイ(AA)で構成されています。デバイスのAA素子は、カップリング剤なしで、ドライ接触の超音波送受信が可能です。各AA素子はスプリングを装着していますので、曲面や粗表面に追従できます。８CHの素子が、自動的に高速で切り替えられて数多くのデータを採集。 B断面を瞬時に表示します。さらに各CHには4個のセンサーが同時に動作して、路程数を増やして感度もアップされます。１断面測定／表示まで３秒以内の高速処理。
CH1→CH2とCH1→CH8の伝搬時間差と CH1→CH8プローブ距離から厚さ・音速を自動演算	送受信プロセス / 自動切り替え送信：CH1、受信CH1-8 8CH x 4 x 4 = 128路程送信：CH2、受信CH1-8 8CH x 4 x 4 = 128路程送信：CH3、受信CH1-8 8CH x 4 x 4 = 128路程　　　　　↓　　　　　　↓ 送信：CH8、受信CH1-8 8CH x 4 x 4 = 128路程（計６4通り）　　（計１０２４路程）各CH毎に、４つのAA素子が装備されていますので、上記の６４通りの１６倍、１０２４もの異なった路程信号を受信して解析しています。多数の路程から、妨害となる小石を回避、積算により感度アップ！
目　的鉄筋コンクリート、石、プラスチック、などの減衰が大きい材質の、内部の不純物、巣、空洞、亀裂の非破壊検査コンクリート建造物の厚み、かぶり厚測定鉄筋の位置、方向の検出粗粒材の内部構造の研究透過法によるコンクリートの強度測定	これまでのコンクリート探傷の技術的問題点１．減衰が大きい　→　透過力の高い低周波横波採用２．小石によって伝搬妨害→CH毎にDCPを４個配列して小石の当たらない路程を確保３．ノイズが大きく判別難→多CH積算により、感度・SN比アップ４．接触媒質の安定が難→ドライコンタクト採用で安定５．波形では判別難→３D画像で判定容易６．音速校正がばらつく→自動音速補正７．テストピースの用意が大変→テストピース不要８．透過力不足→２ｍまで透過９．配筋だけ→超音波なのでジャンカ、空洞、CD管も１台でOK
カタログNEW MIRA A1020PDFダウンロード姉妹機：コンクリート音速測定器　UK1401 　　　　　コンクリート探傷器　A1220 Monolyth の研究コンクリート探傷器　A1040 Mira 　　　　　旧MIRA　A1040　コンクリート探傷システム
B-Scope測定画面
