大径用管内ビデオスコープ

Revolver 80 / リボルバー 80

電動回転式、内径80mm〜1000mm
前方カメラ、側面カメラ 2個搭載、リモートコントロール

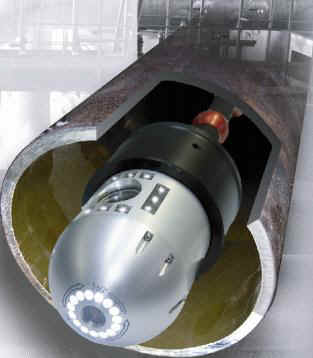

Revolver 80 ヘッド部(照明丸形配置)
標準の照明配置は角形です。

センタリングデバイス取り付け図      カタログダウンロード(PDF)

  • INVIZ R80は、パイプとパイプ内溶接部の検査に特化して開発された効率的な光学検査装置です。内径80mm〜1000mmの範囲に対応します。

    光学10倍ズーム、オートフォーカスカメラは、連続的に回転し、驚くほどの鮮明な画像データが得られます。
    スピードと回転位置のデジタル処理回路により、再現性の高いデータを提供します。

    円周方向に配置したカメラがメインのカメラです。
    前方向にもう1つカメラを装備し、画面上でどの円周位置かが容易に確認出来ます。

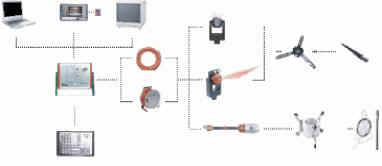

標準システム
電源ユニット、リモートコントロール、ケーブル30m、アダプター、カメラ


特 徴
 1つのシステムに2つのカメラを搭載
 リモートコントロール操作
 10倍光学ズーム
 オートフォーカス(手動操作可能)
 超高輝度LED照明
 豊富なアクセサリー
 自動水平維持機構(オプション)
 カラー調整機能付き
 低速回転も可能(0.1°/sec)
 高速回転:4秒/1回転
 回転速度可変
 回転位置/データ連動機能(オプション)
 10mmクラッチが挿入器具への取り付け可能
 INVIZ SNKシリーズと部品共通化
 デジタルビデオモニター、記録装置(オプション)
 優れた照明ライト配置設計
 ケーブル長:30m標準、
  オプションにて200mまで延長可能

用 途
 ・鋼管、ステンレス管 他
    の内面検査
 ・FDA溶接部
 ・パイプ内面ライニング
 ・セキュリティー
 ・長尺検査
技術仕様
プローブヘッド

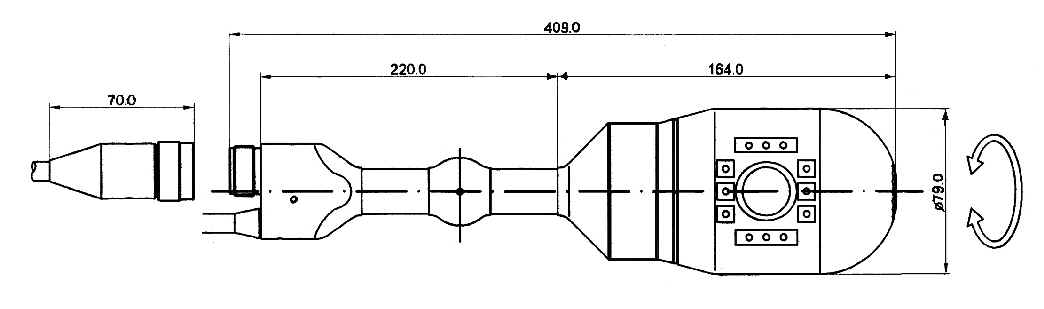

寸法:φ79mm、L=162mm、コネクター長さ:220mm、合計長さ:386mm
エンドレス360°回転、デジタルコントロール、回転速度:0.1°〜90°/秒
ヘッド材質:アルマイト処理アルミ、重量:1.2 Kg
基本センタリングリング:φ95mm POMゴム
(特注センタリングデバイスのご相談に応じます。)

使用環境
使用温度範囲:-10℃〜+50℃
防水特性:最大水深 1.5m

カメラ
高分解能横向きカメラ:38万 pixel(NTSC), 44万 pixel (PAL)
10倍光学ズーム(FOV 46°〜4.6°)、4倍デジタルズーム
前向きカメラ:33万 pixel(NTSC)、視野角FOV 90°

照 明
横:超高輝度LED:4W、 前:超高輝度LED:2W

ケーブル
8mm径多芯ケーブル、ポリウレタン被覆、Kevlar強化(堅牢性抜群)
フレキシブル柔軟性にも優れています。
ケーブル長さ:標準30m、オプションにて200mまで延長可能
スリップリング付きドラムリール(オプション)

コントロールユニット
電源:96〜256V,50/60Hz、最大300W
重量:6.3 Kg、寸法:320x270x210mm
コントロールペンダント:265x175x90mm

アクセサリー
オンスクリーン テキスト書き込みソフト
センタリングデバイス 内径145〜210mm用/230〜540mm用
LCD付きペンダント型画像記録レコーダー
ハードケース

姉妹商品:
標準ボアスコープ(123000)、標準ファイバースコープ(127000)、ビデオスコープ(128000)、
延長式ボアスコープ(122000)、光ガイド(125000)、ビデオカメラ(126000) 他
