超音波ＣＣＤカメラ






























 これまでの超音波を用いた検査方法は、１つの振動子からの送受信で行われ、分解能を上げようとするとビームを細く、小さく絞って使用されてきました。このため、高い分解能で面の探傷を行おうとすると、細いビームのプローブを細かくスキャンして画像化を行う必要があり、長い測定時間を必要とされてきました。
  ここにご紹介する超音波ＣＣＤカメラは、0.08mmの超音波電歪素子が縦・横に１２８個づつ配列され、合計で１６，３８４個の素子を有しています。まさに超音波ＣＣＤと言う言葉でご理解いただけるものと思われます。１６，３８４個の素子は、１つ１つがプローブとして機能しますので、これまでのスキャニングを行っていた１ショットに対応します。その結果、１瞬にして１６，３８４ショットのデータが得られ、１瞬にして画像を表示できることになります。超音波検査の革命的発明と言える製品です。

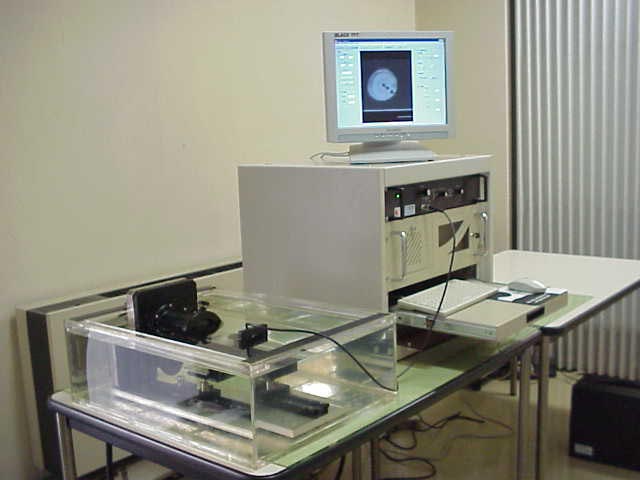

  放射線の影響無しに材料や人体の透視図が得られます。放射線では見えない血管までも！		 超音波ＣＣＤカメラシステム

Innovation!
Ultrasonic CCD Camera

カメラ素子イメージ

 使用方法

送信は従来と同じ単一振動子のプローブ（32x32mm）から広い範囲に超音波を発信します。検査物を透過した超音波は、材料中の組成、欠陥によって反射、散乱、減衰の影響を受け、通過信号の音圧を変化させます。この変化された信号を、音響レンズを経由してＣＣＤで受信し、振幅に比例した濃淡を付けて画像として表示させます。送信プローブ－ＣＣＤ間の距離と、音響レンズのズーム調整によって、１画像に表示される検査面積の大きさが変わります。素子の大きさは、約１０ｘ１０mmです。画像サイズが１０ｘ１０mmの時には、分解能は0.08mmとなり、２０ｘ２０mmサイズを表示すると分解能は0.16mmとなります。基本的には、透過法でも、反射法でも使用でき、様々な用途が考えられます。

C-Scanイメージ
各素子の信号はカメラコントロールユニットで変換され、パソコンのＤＳＰボードに送られ、一瞬にしてC-Scan画像が表示されます。画面は毎秒６０画像の速度で更新されます。連続して流される信号は、マテック独自のソフトウェアーで表示されます。ＰＣソフトは、カメラコントロールユニットもコントロールします。この一連の、繰り返し処理によって、リアルタイムの動画としてC-Scan画像が連続的に表示されます。大きな測定物を幾つかのフレームに分けて画像を取り込めば、分解能を保ちながら全面検査が高速で行えます。ノイズ防御のために、ゲートを設定してゲート内信号のみを取り込みます。ゲート位置はパソコンで制御され、５０～４００ｍｍの範囲で設定できます。ゲート幅は約１０ｍｍです。

従来のスキャニングとの比較

  • 例１：10X10mmの面積を0.1mmの分解能でC-Scan画像を採る。

  • 従来法 Ｙ移動時間０秒,Ｘ方向毎秒10mmとしても　所要時間　１００秒

  • UTCCD １ﾌﾚ-ﾑ 所要時間　０．２秒
    例２：100x100mmの面積を0.5mmの分解能でC-Scan画像を採る。

  • 従来法 Ｙ移動時間０秒,Ｘ方向毎秒10mmとしても　所要時間　２０００秒

  • UTCCD 0.5x128=64mm---４ﾌﾚｰﾑ以下 CCDの移動時間を各１秒として所要時間　３秒＋０．２秒ｘ４＝４秒以下

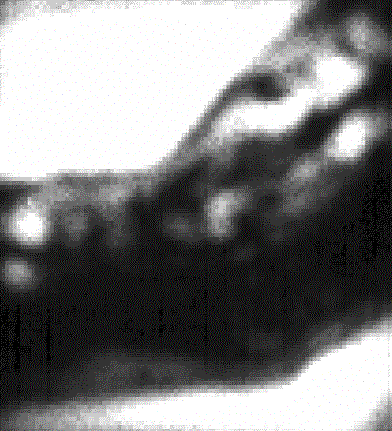

人差し指第２関節部側面から

右の写真をクリックすると、Ｍｐｅｇファイルのムービーがご覧いただけます。

（Mpegプレイヤーが必要です。例：Mediaplayer　Download Site）

 人差し指第２関節のＭｐｅｇムービーがご覧いただけます。 ＩＣ内部ＩＣ内部透過
用 途 システム構成
  • ＵＴＣＣＤカメラ, MAX：１０ＭＨｚ
  • 送信プローブ, ５ＭＨｚ、32x32mm
  • コントロールユニット
  • DSP付きパソコン
  • TFT液晶ﾃﾞｨｽﾌﾟﾚｲ15”
  • 取り込み・表示ソフト
  • アクリル簡易水槽,600x450x180mm
工業用用途 クラック検査
医療用用途 ボイド（巣）
皮膚組織検査 胸部生体検査
衝撃ダメージ 軟骨、筋検査
剥離・ラミネーション 血管検査
腐食 捻挫、脱臼検査
材質変化 バイオテクノロジ
