CPU一体型デジタル超音波探傷システム






























 Scan Master upi-50 CPU一体型デジタル超音波探傷システムScan Master upi-50
コンピューターによるデジタル技術は、超音波探傷技術においても画期的な技術革新をもたらすことが明確です。IRT社はCPU内蔵の専用機、upi-50を開発し、デジタル のメリットを最大限に生かした画像処理、データ処理 技術を持って自動探傷システムを完成させ、多くの納入実績を短期間に成し遂げ、多大な評価を得ています。

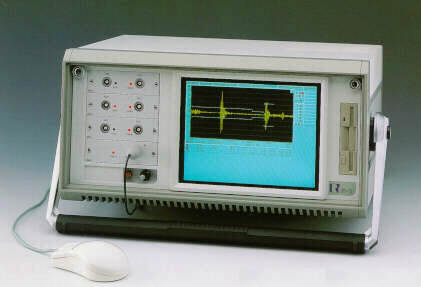

UPI-50
ＩRT社のシステムの根幹を成す、基本ユニットです。
単体のデジタル超音波探傷装置としてもラボ仕様に十二分な高性能を有しています。 MAX帯域50MHz、100 MHz高速サンプリングレート、PRF5KHz、ハードウェアゲ ート4個、そしてシステム化に重要な意味を持つ脱着式リ モートパルサー用のスロットを4個装備しています。用途 に応じて様々なオプションが用意され、拡張機能が自由な システム構成となっています。

メカニカル システム

　

メカニカル システム


IRT社のもう一つの特徴は、先練されたメカ機構装置 のデザインに有り、高精度と信頼性に定評があります。 これらは全て社内デザイン、社内製作によるものです。 数多くの納入実績を持ち、様々な種類とサイズのスキャナー、 自動機構の特殊技術を有しています。

  • マニュアルFLEXスキャナー
  • Flex Trakポータブル 電動スキャナー
  • AS-200水ギャップ オンライン システム
  • LS-20Q水浸スキャニング システム
 追加機能
●追加チャンネルパルサー　標準スロットル４ＣＨ、MAX：8CH
●標準、高周波、高分解能、高感度等選択可
●スクウェアーパルサー
●ログアンプ
●追加ハードウェアーゲート　MAX：32ゲート
●TCG機能（DAC）
  • MAX506点入力、最小ステップ32Ons
  • 50dBダイナミックレンジ、位置調整分解能10ns
  • 2点間感度差設定　最大40dB

●リアルタイムB-Scanインターフェイス
●C-Scanインターフェイス

  • マニュアル、電動/l～8軸

●Aスコープデータの全取り込み

  • C-Scan上でマウスによる位置指定波形再現

●ＴＯＦ表示／ＴＯＦ－Ｃスキャン表示
●FFT解析機能
●ＴＯＦＤ解析機能・Ｂスキャン表示
●追加サンプリングレート　MAX800MHz
●CPU追加増強　Hard Disk，Memory，SCSl，MO他

ソフトウェアー
内製にて様々な特殊ソフトにも対応可能です。
