ポータブル2周波／２CH＋１MIX 渦流探傷装置 Vantage　ヴァンテージ
高性能ハンドヘルド！
Vantage フルデジタル２周波渦流探傷器２周波搭載の最新技術を結集したハンドヘルド高性能渦流探傷器です。最高の感度を得られると同時に高分解能と高ＳＮ比を得ることができる高性能モデルです。クラック、腐食、熱影響、材料判別に威力を発揮する上に、エンコーダー入力を備えていますので、ハンドヘルドでありながらロータリープローブも使用できます。２重周波のミキシングによって、不要信号の消去も可能です。MIL・航空機スペックに合致した防適、堅牢、耐低温仕様。熱交検査の内挿型プローブも使用可能です。
マルチディスプレイモードは、２CH／２周波に加え、ストリップレコーダー/ミキシング表示も可能です。

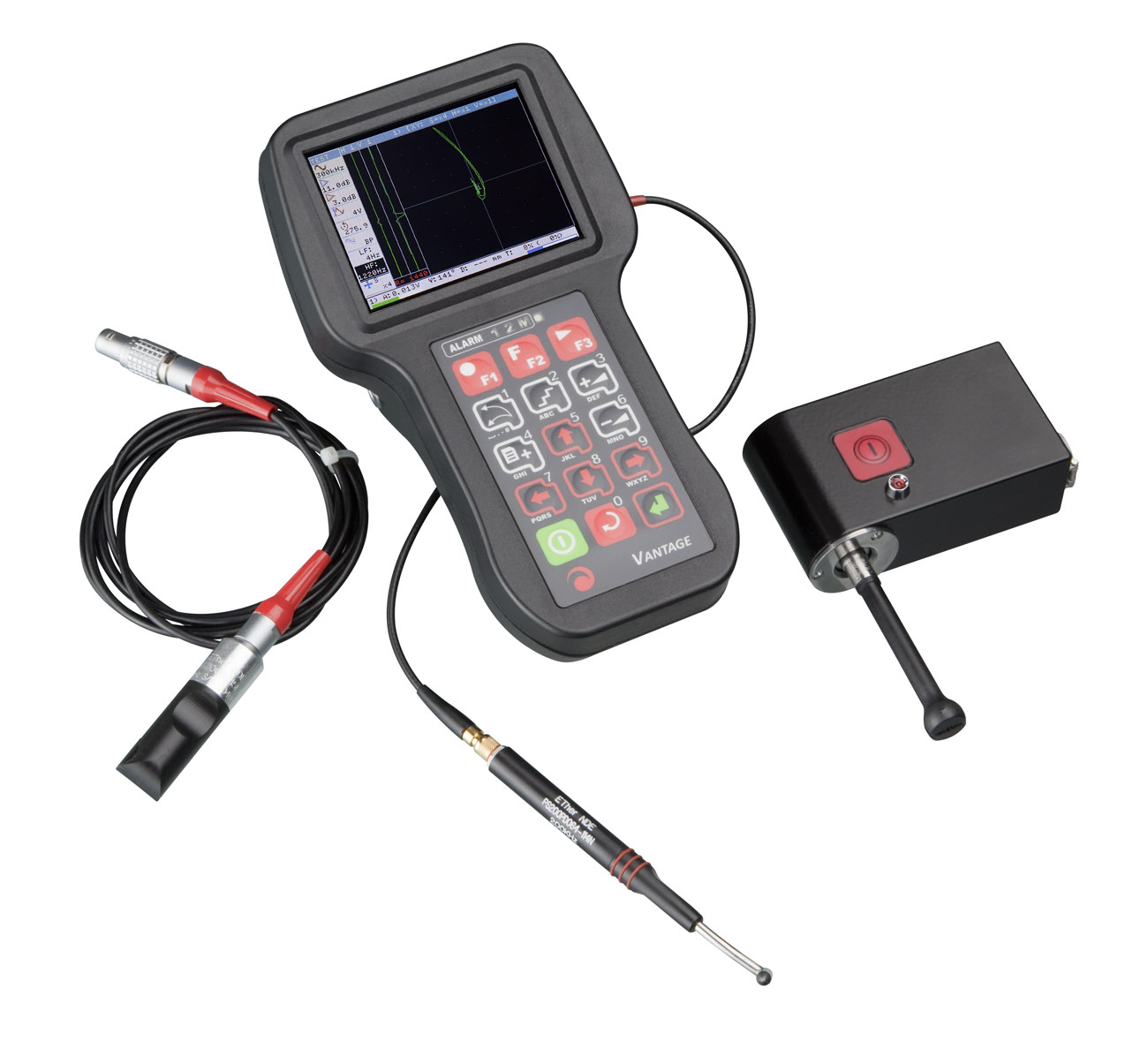

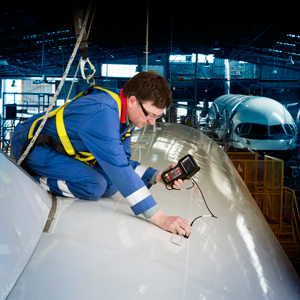

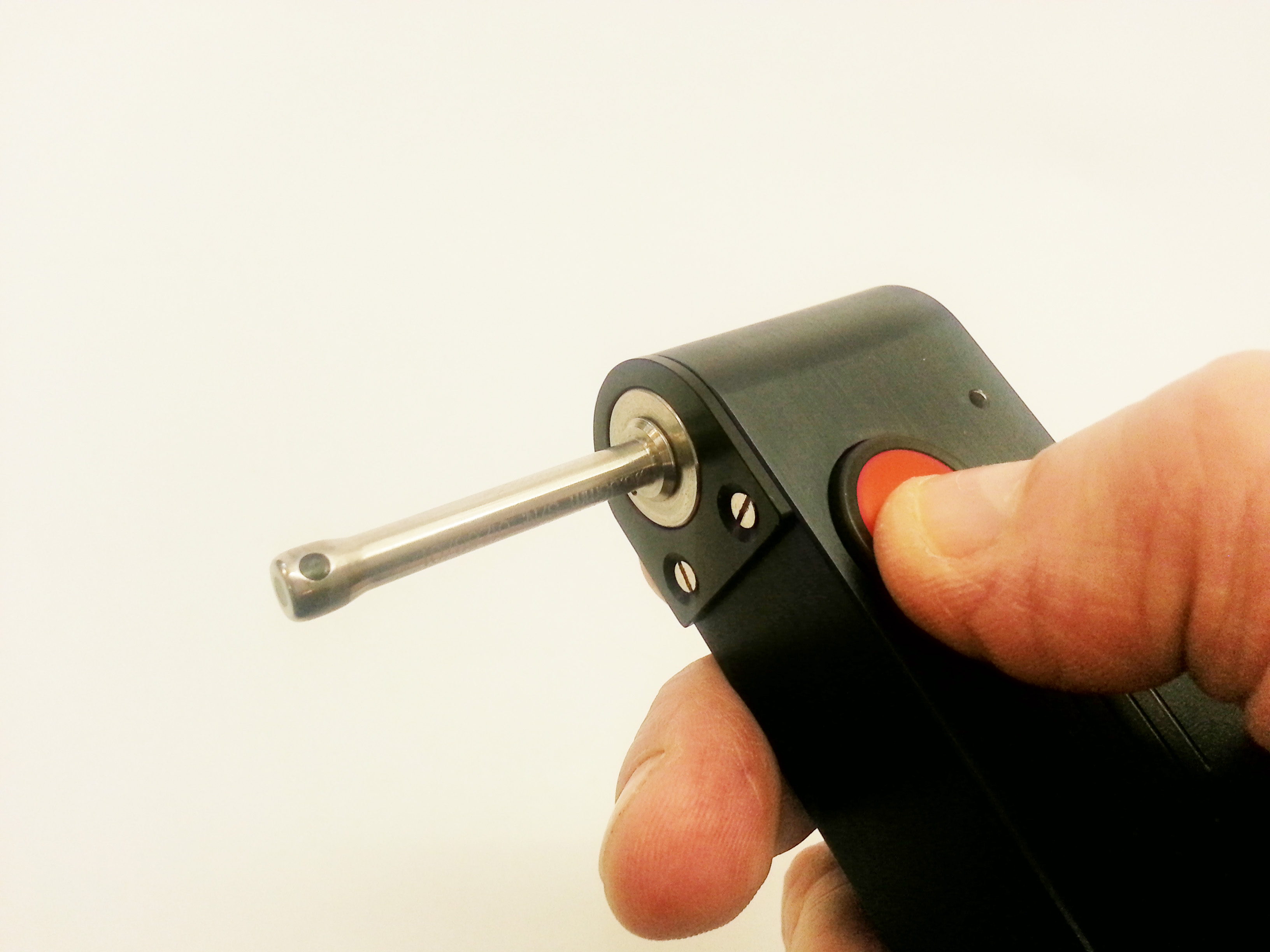

Vantageは、表示モードを　　・XY インピーダンスプレーン（リサージュ波形）、　　・ストリップレコーダー表示　　・トリガー時間スイープ波形、　　・自動スイープ波形（スロー／ファースト）、から選択できますので、用途に適した見易い表示モードが選択できます。＊迅速な判定を行うために、XYリサージュとスイープモードを同時に表示させることも可能です。＊欠陥信号を際だたせ、欠陥寸法を正確に把握するために、ミキシングで妨害信号を除去することも可能です。＊オプションのロータリー回転プローブを使用すれば、航空機のファスナー検査も可能です。
自動機能は探傷時間を節約簡単なメニュー操作で、プローブの励磁電圧、ゲイン、スケール、位相が迅速に設定できます。設定時間を節約するために、探傷条件を５０まで独自の名前を付けて保存し、ワンタッチで呼び出すことが可能です。設定条件は、探傷画面に表示されますので、いつでも設定条件を確認することができます。操作に迷っても、ヘルプメニューが迅速にアドバイスしてくれます。メッセージ領域には、バッテリー電圧の低下や、信号飽和の警告が表示されます。

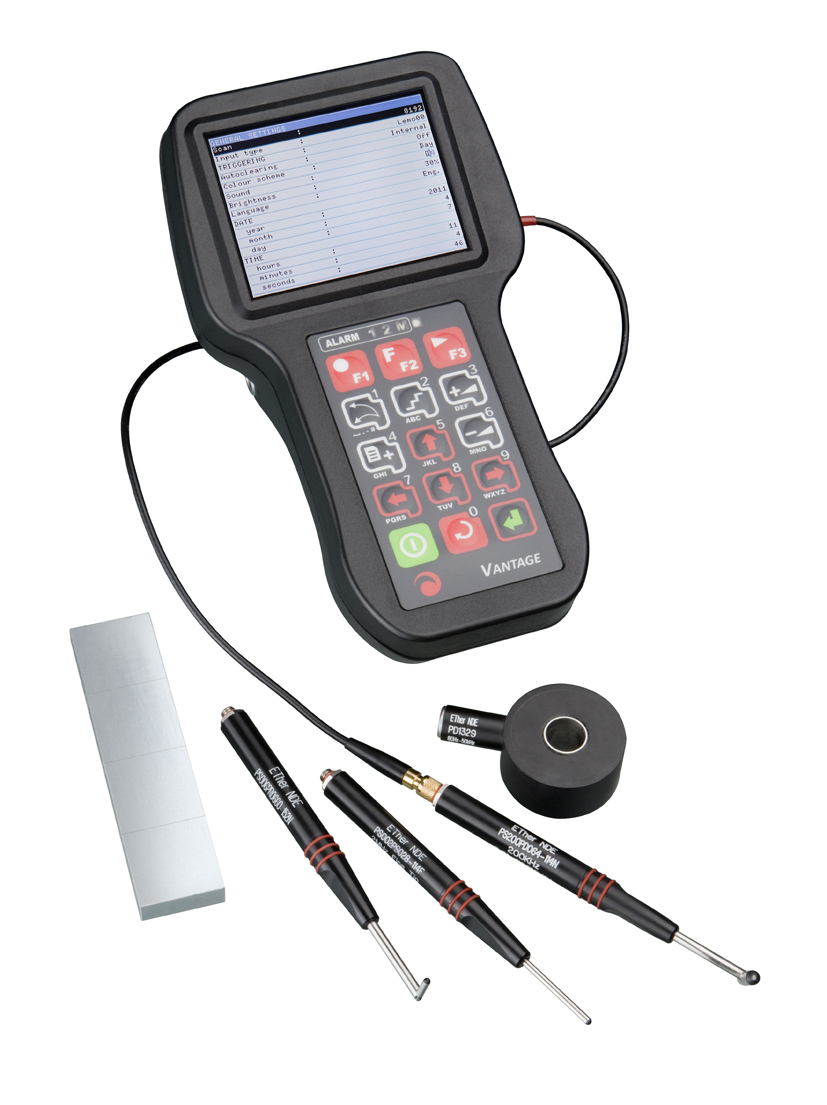

渦流プローブペンシルプローブ、標準プローブ、ウェルドプローブ、回転プローブ、貫通プローブ、など、様々なタイプを取り揃えています。
渦流原理渦流探傷原理は、電磁誘導により導電材料中に発生する誘導電流（渦電流）による検査法です。割れや、腐食、ピット、減肉などの不連続要因が材料中に存在すると、渦電流の流れを妨げます。高感度のVantageは、この変化をとらえて信号を表示させます。浸透深さは周波数に依存しますので、高周波は表面近傍の探傷に適し、低周波は内部の深い位置の探傷に適します。MIZ-21Bは８MHｚから５０Hzの幅広いレンジをカバーできます。渦流探傷（ECT）は、他のNDT検査技法と比べて、検査速度が速く、開口幅が狭い傷に対しても高い検出力を有しています。また、表面からは見えない内部の傷や腐食も検出が可能です。超音波のように接触媒質（水・油）が不要なので、連続測定に適しています。		マニュアルホイール探傷
技術仕様＊プローブ　モード　　　　　　Lemo 00：アブソリュート　　　　　　　　　　　１４ピン Lemo: Reflection, Bridge, Rotary 　　チャンネル　　単周波、2周波＋MIX 　　周波数　　　　 50Hz～12MHz 　　ドライブ電圧　　0.5, 1, 2, 4, 6 Vp-p 　　＊信　号　　　位相　　　　　　 0～359.9°、0.1°ステップ　　プリアンプ　　　－6.0～+40.0dB,、0.1, 1, 6, 10 dBステップ　　感度　　　　　　 0～30.0dB,、0.1, 1, 6, 10 dBステップ　　処理速度　　　 1～8kHz、試験周波数の1/4 　　フィルター　　　5種類選択：ハイパス、ローパス、バンドパス、　　　　　　　　　　　デファレンシャル、アベレージ　　　　　　　　　　　範囲：0～4000Hz、1Hzステップ　　NULL 　　　　　バランス、ゼロ位置設定　　読み込み　　　自動読み込み選択可能　＊表　示　画　面　　　　 3.5”、 320x240 pixel, 115DPI 　　　　　　　　　　　ピクセルサイズ 0.22mm2 　　　モード　　　　インピーダンスプレーン､ストリップチャート　　　　　　　　　　　オプション：全画面＋ストリップチャート　　　　　　　　　　　　　　　　　　オプション：デイモード、ナイトモード　　チャンネル選択　　プリセットFキー：F1,F2,MIX 　　ミキシング　　　　アルゴリズム５種類選択　　　目盛り線　　　　８本ｘ８本　　　スポット位置　　プリセット９カ所選択　　　キャリブレーション　マルチポイント（６点入力－校正カーブ）　　　　　　　　　　　　測定値の読み取りは信号のパラメーターに　　　　　　　　　　　　基づいて測定されます。　　　　　　　　　　　　　　＊警　報　　ゲート種類　　　ボックス、セクター、円形、レベル、台形　　ゲート数　　　　 3つのチャンネル（F1,F2,MIX）に、それぞれ　　　　　　　　　　　異なったゲート設定が可能　　出　力　　　　　可聴音、ライト、外部出力　　＊メモリー　　設定条件　　　　１００条件まで保存可能　　　　データ保存　　　内部メモリーに保存　　　　　　　　　　　　２００データ以上保存：1kHzであれば4分　　　　　　　　　　　 8kHzであれば30秒／data　＊付属ソフト対応メモリー　　　　　　　　　　　　Windows 7、Vista、,Windows　XP ＊インターフェイス　　USB 2.0 　　付属ソフト　　　データの観察と解析＊本体筐体　　寸　法　　　　Ｌ２００ｘＷ１１０ｘＴ９５ｍｍ　　　　　　　　　　　（L 7.9” x W 4.4“ x T 3.8”)　　　重　量　　　　　０．８ kg、バッテリー込み　　耐　性　　　　　ＩＰ６４相当防塵、防滴仕様＊動作温度範囲　　　　　　　　　　　－２０℃～＋４０℃ ＊電　源　　内蔵電池　　　　NiMH、５.５時間動作　　　充電時間　　　　３時間　　外部電源　　　　AC100～240V、50～60Hz、５０ワット	小型回転スキャナー　　Marcury Saturn
