高性能渦流式 導電率計

SigmaCheck2シグマチェック


多機能渦流式 導電率計!

航空機、保守、材料判別、鑑定に最適!

SigmaCheck2

%IACSまたはMS/m直読、リフトオフ測定可能

温度センサーを内蔵し、温度補正を自動で行い、高精度を実現!リフトオフ機能を備えていますので、コーティングの上からの測定も可能。材料が10種類登録でき、材料名で表示させる事も可能です。

Boeing社認定品





    用 途

        ・材料評価

         ・熱処理評価

       ・熱影響部検査

       ・アルミ経年劣化評価

       ・非導電体コーティング厚さ測定

       ・純度、鑑定−硬貨、金塊他



高機能

*温度センサー内蔵: 温度自動補正、温度測定
*リフトオフ測定機能:塗膜等のリフトオフを自動測定して補正、塗膜厚測定可能
*データロガー機能:MicroSD 2万点以上のデータ保存可能
*材質を登録して測定結果を材料名で分かり易く表示する事も可能。10種類。

使い易い操作性とソフト

*人間工学に基づいた設計
*ソフトの操作性もスムース
 例::キャリブレーションが必要な状態の時には、Calマークを表示します。
   2点間校正をする時に、上部のどちらの試験片を使用するかを矢印表示。
   どのタイミングでキャリブレーション値を読み込むかを表示します。

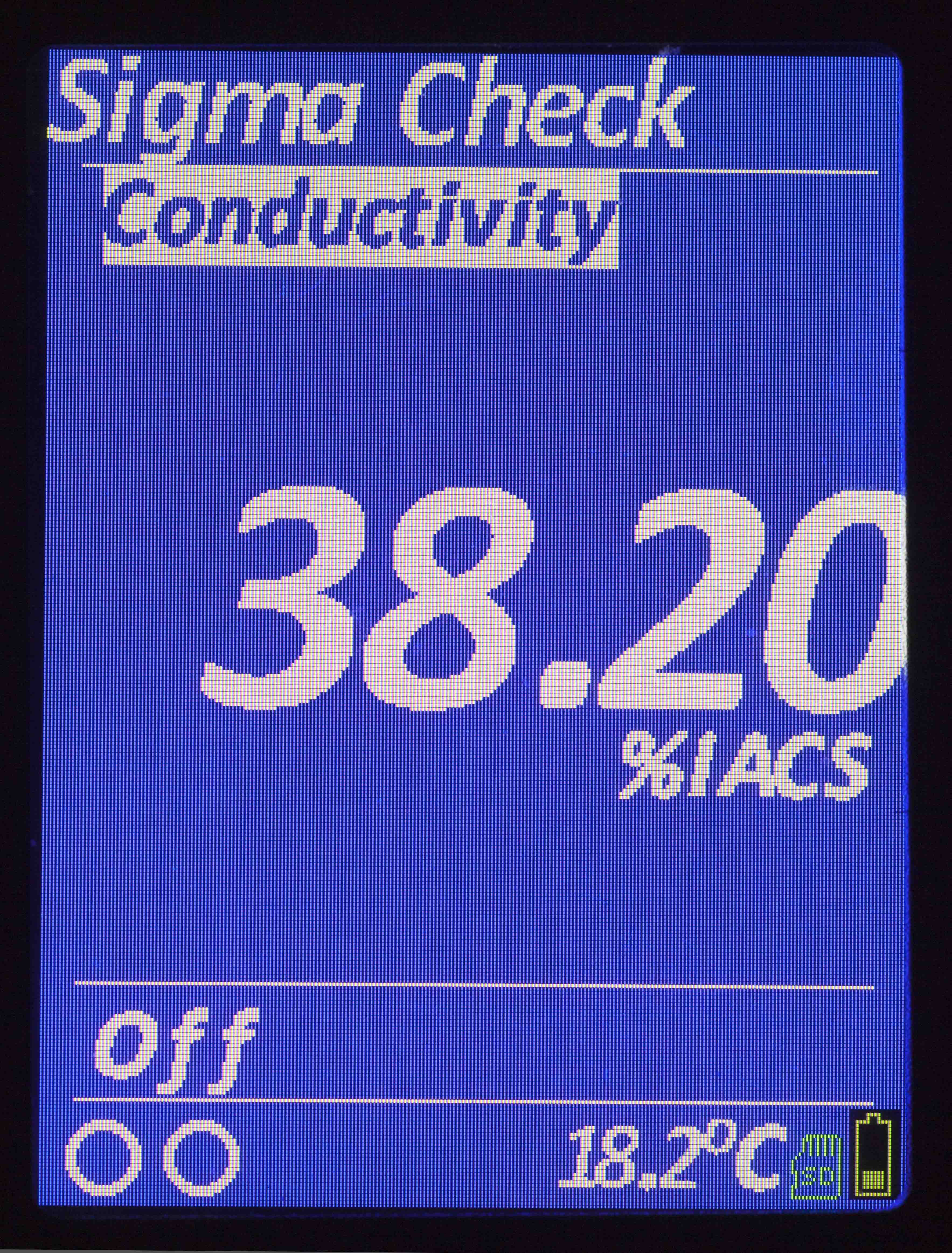

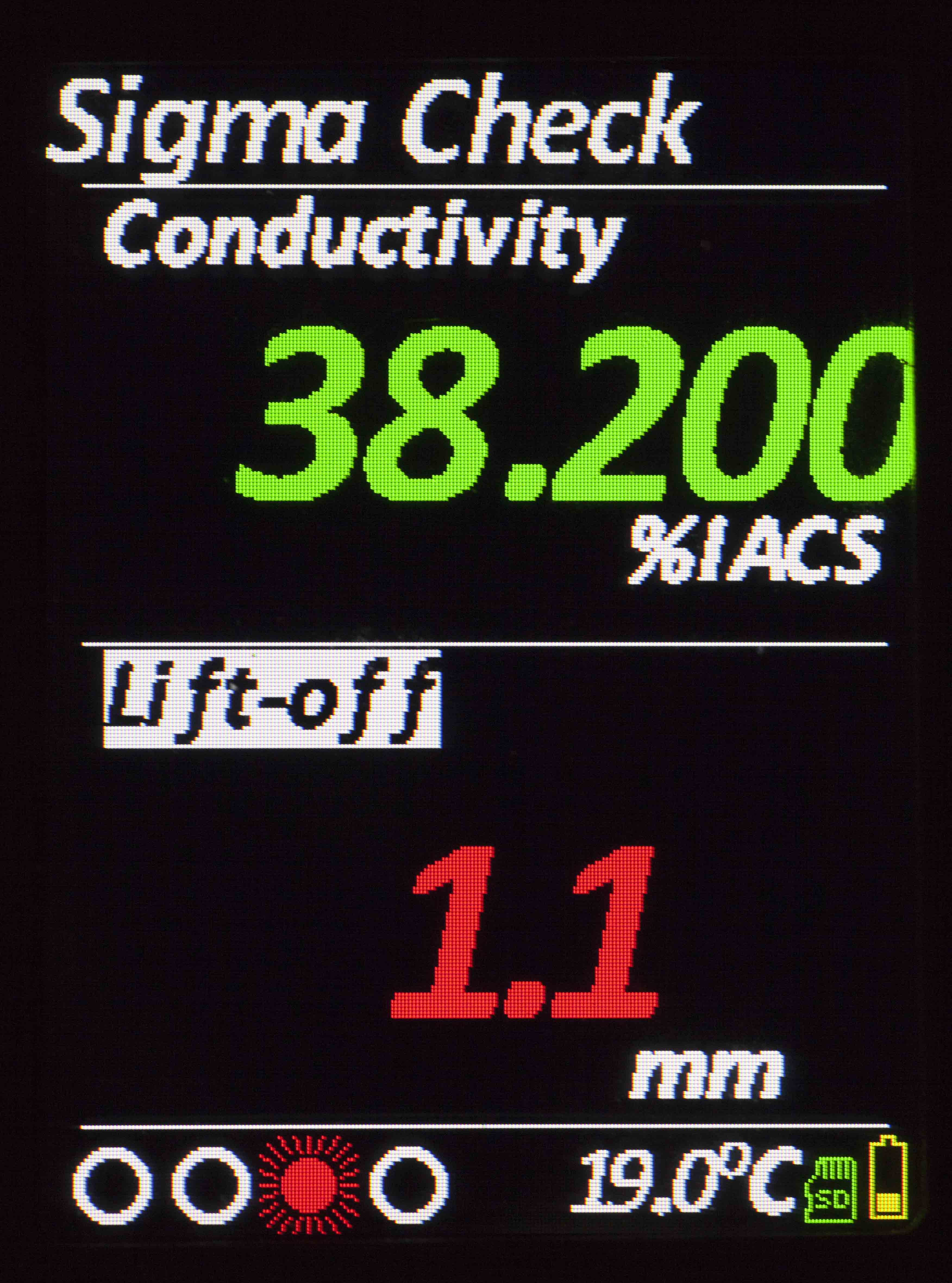

    表示例

    表示内容が自由に選択できます。

    表示の色も選択可能です。

航空機用ホイール検査




標準構成

   ISIG001A: シグマチェック2 導電率計 本体

   PSIG001A: 標準導電率プローブ 径13mm、ストレート、Lemo 5ピン

   ALL05-L05-012-SIG: プローブケーブル Lemo5ピン-Lemo5ピン、1.2m

   ASIG014: 導電率試験片 2個セット(8.5%、60%IACS)標準

   * ASIG010: 導電率試験片 2個セット(8.5%、100%IACS)の選択可能

   ASIG002: 脱着式スタンド

   AC001: 標準ポリプロピレン 収納ケース

   カタログPDF

オプションアクセサリー

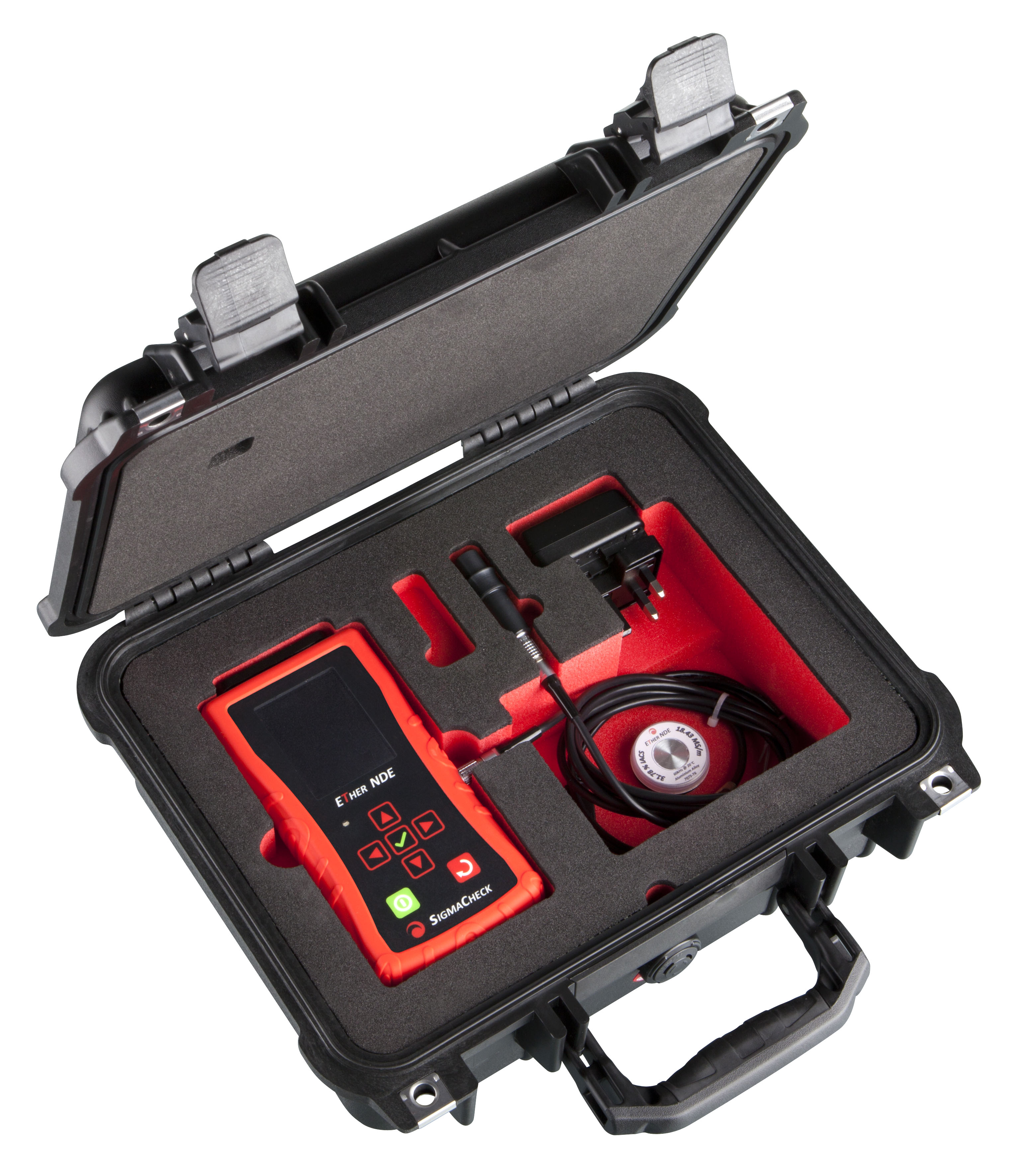

 ・ASIG004: ハードケース Peli1400

  ・PSIG002: 小径プローブ 径8.00mm、



技術仕様

検査手法        渦電流ET

検査周波数       60 kHz, 120 kHz, 240 kHz, 480 kHz,

                               4段切替

導電率測定範囲      0.5 % IACS 〜110 %, 0.28-64 MS/m

精 度          20 ℃. の時 0.5-25% IACS:±0.25 %IACS

                               25-62% IACS: ±0.5 %IACS

                         62-110% IACS: ±1.0%IACS

                              (プローブが金属と熱平衡状態の時)

表示桁 最大下3桁

リフトオフ          標準13mmプローブ:最大0.5 mm

              小径8mmプローブ:最大0.25 mm

温度測定           プローブ内蔵温度センサー:

                                精度 ±0.5℃

自動温度補正        20℃の導電率に自動補正

使用環境温度範囲    温度:0℃〜+50℃/湿度:0 〜95%

表示部         70mm(2.8”)、 320 x 240 pixels カラー

                              LCDバックライト付き

筐体構造        対衝撃、防滴(UL94-5VA準拠)の

              モールドABS樹脂筐体

              脱着式スタンド付き

              保護用のラバー製ホルダー付属

導電率試験片     本体上部に標準装備2個:

                           標準:  8.5%、60%IACS、脱着式

               オプション選択:8.5%、102%IACS

電 源         単3NiMH電池x2本、最長6時間動作

              非充電型電池の使用も可能

寸法・重量       163mm 高さ x 80mm 幅 x 25mm 厚さ,

             350g バッテリー込み

データロガー機能   micro SD カード、2GB(100万データ

                            納可)

PC接続         USB ポート (充電とPC接続)

プローブ       標準13mmプローブ:60, 120, 240, 480KHz

             小径 8mmプローブ:60, 120, 240, 480kHz

             簡単にプローブ交換、切り替え可能

アクセサリー     導電率試験片2%〜110%IACSで用意され

                            ています。


米国、欧州の規格にtraceableな証明が可能です。

                          再校正も賜ります。

 .









SigmaCheckの標準セットには2個の試験片が含まれています。
 8.5と60%IACS
この2個は本体に取り付けられていますが、ねじ1本で簡単に取り外せます。

上部に2個用試験片取り付け

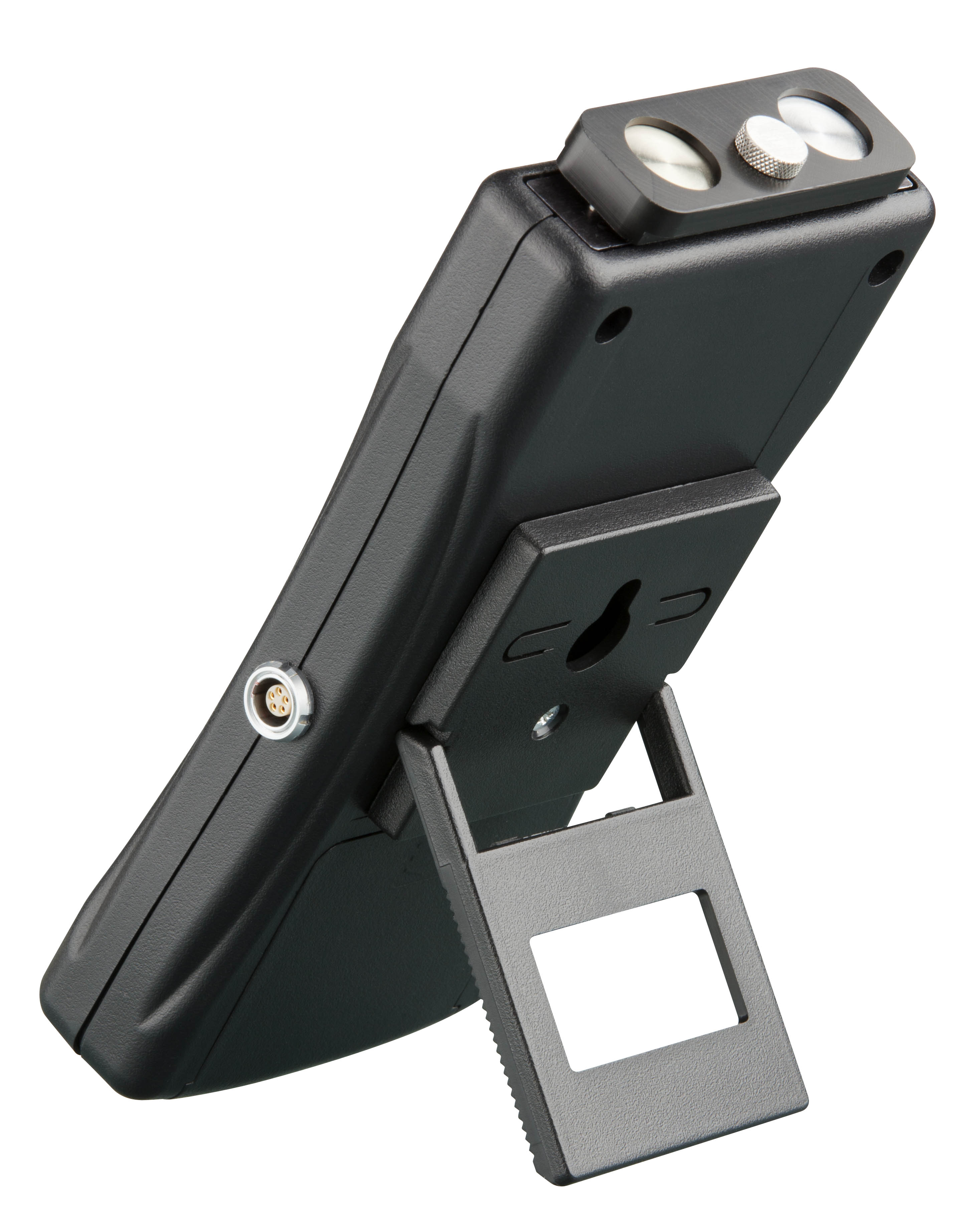

背面パネル スタンド付き









ATBC- : 導電率試験片


・ ATBC-2000 COPPER 銅 (約100%IACS)
・ ATBC-3000: アルミ1200-H4,
・ ATBC-4000: アルミ6082-T6,
・ ATBC-5000: アルミ6061-T4,
・ ATBC-6000: アルミ2014A-T6,
・ ATBC-7000: アルミ2014A-T4,
・ ATBC-8000: アルミ5083,
・ ATBC-9000: アルミ7075
・ ATBC-10000 真鍮
・ ATBC-11000 ブロンズ
・ ATBC-12000 ニッケル
・ ATBC-13000 SUS
・ ATBC-14000 チタン(1.0−2.2%IACS)

NIST,Boeingトレーサブル証明付き再校正が可能です。

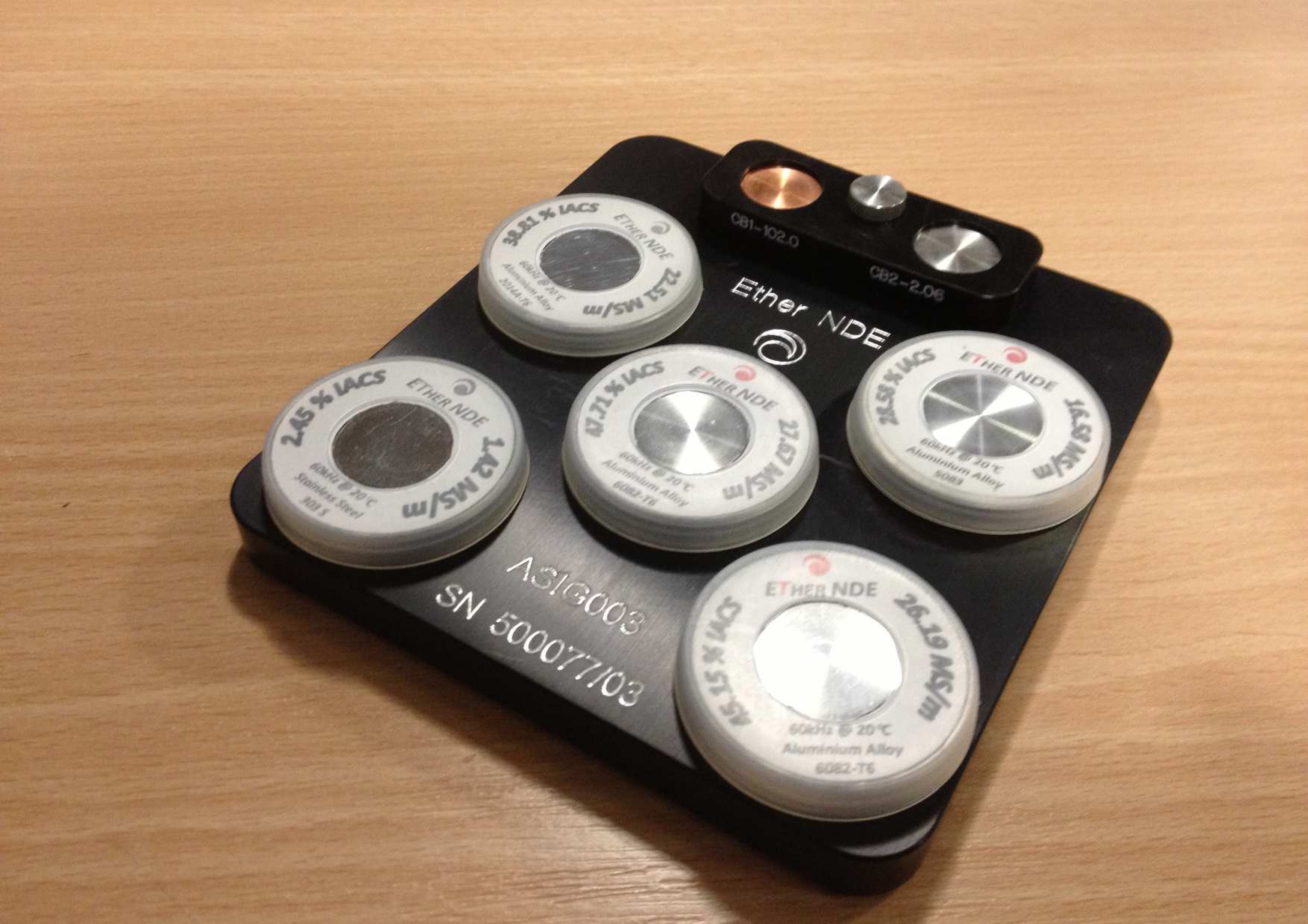

5個用ホルダーには、追加試験片を5個まではめ込み、標準装備の試験片2個を固定できる設計になっています。導電率試験片5個ホルダー ASIG-003
