ポータブル1周波／1CH 渦流探傷装置

ポータブル２周波／２CH 渦流探傷装置

AeroCheck　

エアロチェック

航空機用に最適なポータブル探傷器！

AeroCheck 　フルデジタル１周波渦流探傷器
AeroCheck＋ 　フルデジタル２周波渦流探傷器

航空機の用途に必要な回転プローブ同期機能や導電率測定機能（エアロチェック＋）が搭載されています。

エアロチェックは、航空機探傷に最適な条件を網羅し、現場でも判定しやすい大型画面を採用しています。

　


＊ファスナー部検査のための回転プローブが使用できます。！

＊見やすい５．７”大型モニター搭載！　　　　　　　＊リサ-ジュ表示＋時間軸表示！

＊航空機検査に特化した機能とシンプル操作！　＊バッテリー動作時間：８．５時間！

＊周波数範囲：２０Hz～２０MHｚ！　　　　　　　　　 ＊感度調整範囲：－１２～＋１００ｄB！　

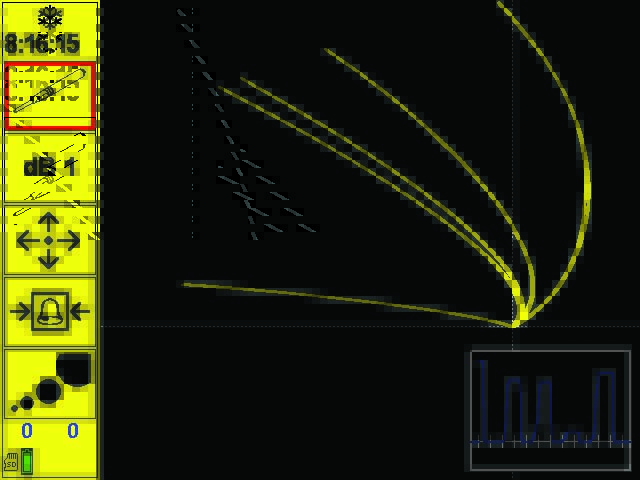

AeroCheckは、表示モードを
　　・XY インピーダンスプレーン（リサージュ波形）と
　　・ストリップレコーダー（時間軸）表示
　を同時に表示しますので、連続検査に最適です。

航空機の現場検査用に設計された渦流探傷装置です。

ペンシルプローブと組み合わせて機能を発揮します。

小型軽量　１．２ｋｇ

AeroCheck＋の追加機能

2周波設定、ミキシング機能、操作ガイド機能、参照波形比較、設定を手助けするLOOP機能、導電率測定機能、ラバープロテクション

　
自動機能は探傷時間を節約

簡単なメニュー操作で、プローブの励磁電圧、ゲイン、スケール、位相が迅速に設定できます。
設定時間を節約するために、探傷条件を５００以上独自の名前を付けて保存し、ワンタッチで呼び出すことが可能です。設定条件は、探傷画面に表示されますので、いつでも設定条件を確認することができます。操作に迷っても、ヘルプメニューが迅速にアドバイスしてくれます。メッセージ領域には、バッテリー電圧の低下や、信号飽和の警告が表示されます。
 モータードライブ回転機構　マーキュリー（オプション：ADR002）

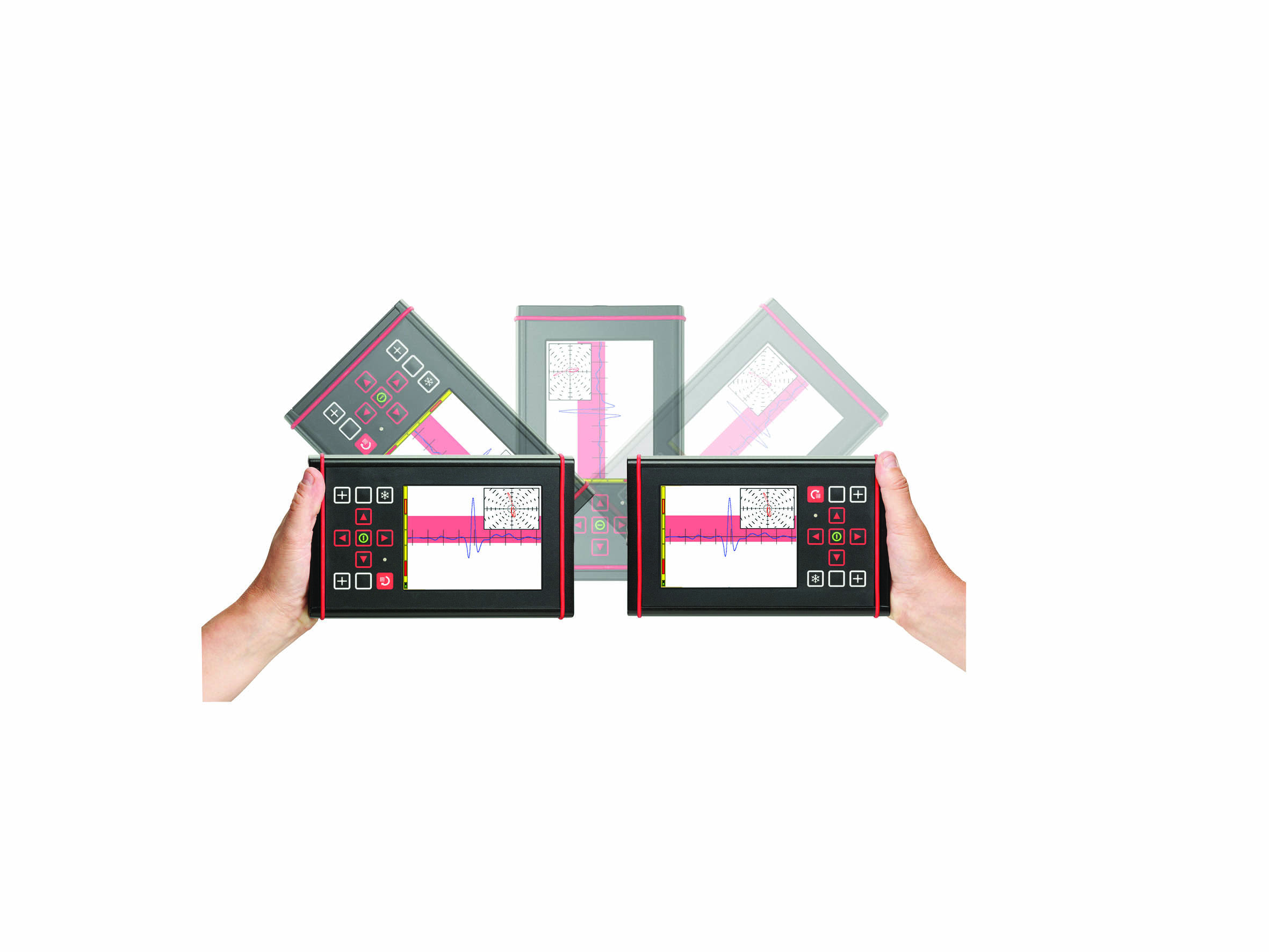

様々な姿勢でも画面が回転して上下位置を確保するので便利！　スマートフォンと同じジャイロ付き！

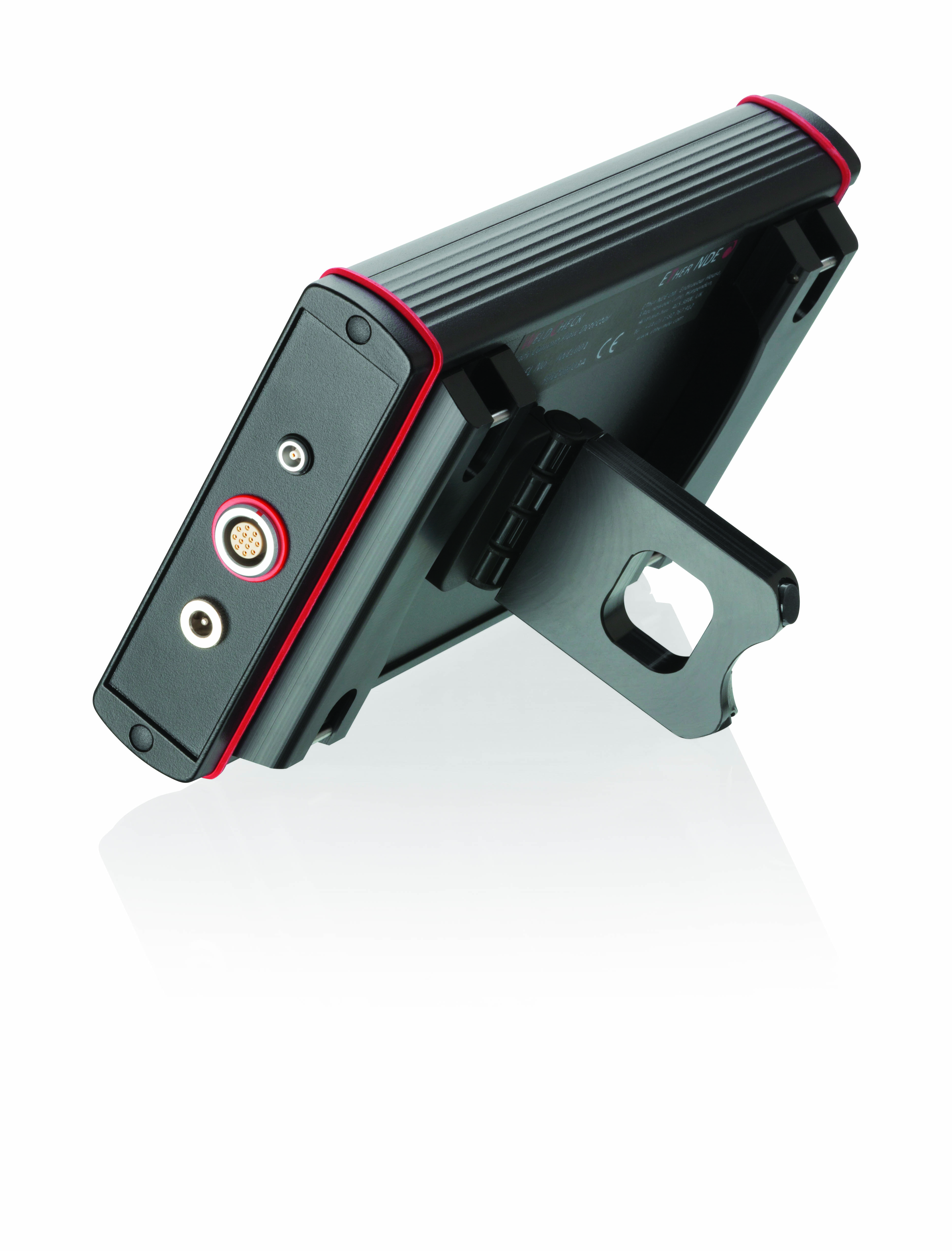

背面には折り畳み式スタンドが装備されています。




エンジンのブレード、ディスクには高周波、
窓枠には高周波と低周波。
ファスナー部には低周波を使用します。


渦流原理

渦流探傷原理は、電磁誘導により導電材料中に発生する誘導電流（渦電流）による検査法です。割れや、腐食、ピット、減肉などの不連続要因が材料中に存在すると、渦電流の流れを妨げます。高感度のVantageは、この変化をとらえて信号を表示させます。浸透深さは周波数に依存しますので、高周波は表面近傍の探傷に適し、低周波は内部の深い位置の探傷に適します。WeldCheckは20Hzから20MHzの幅広いレンジをカバーできます。

渦流探傷（ECT）は、他のNDT検査技法と比べて、検査速度が速く、開口幅が狭い傷に対しても高い検出力を有しています。
また、表面からは見えない内部の傷や腐食も検出が可能です。超音波と異なり、接触媒質（水・油）が不要なので、連続測定に適しています。


技術仕様

＊プローブ　
　　　　　シングル1周波：12ピンLemo 2b
　　　　　　　　　(Absolute, Bridge, Reflection)
　　　　　　　　　Lemo 00：シングルAbsolute プローブ用
　　　デュアル2周波：12ピンLemoにて2周波同時操作可能
　
*　周波数　 シングル 1周波 20Hz ～20.00 MHz 　
　　　　　　　　デュアル 2周波　10Hz～12.8MHz　　

＊　感　度　　調整範囲　-12 ～ + 100 dB, 0.1 dB ステップ

　　　　入 力　　　0dB 又は 12dB

  　　　 ドライブ　 0dB から6dBステップ（0dB：50Ω､1mW時）

　　　　　　　 最大 X/Y 比率 : +/-76.0 dB

＊位相　0-359°, 0.1°ステップ

        自動設定　任意設定の角度に自動調整可能

＊回転プローブ　600-3000 rpm, Marcury Drive (ADR002)

        他社ドライブ用アダプターはご相談ください。

＊フィルター　ハイパス　　DC～2kHz 又は試験周波数の1/4のいずれか

　　　　　　　　　　　　　　低い値、1Hz ステップ　　　         　　　　　

　　　　　　　　　　         可変形バランスドリフト補正　(0.01～0.5Hz)

　　　　　　  ローパス　　5Hz～2kHz 又は試験周波数の1/4のいずれか

　　　　　　　　　　　　　　低い値、1Hz ステップ

＊バランス　マニュアル   14種類設定：2.2μH, 5.0μH, 60μH,

　　　　　　　　　　　　　　6.5μH, 7.0μH, 7.5μH, 8.2μH, 12μH,

　　　　　　　　　　　　　　15μH, 18μH,  22μH, 30μH, 47μH,

                                 82μH

＊警　報　ボックス/セクター

　　　　　　　警報音、警報ランプ、画面静止の選択可能

                 出力       オープンコレクター トランジスター

                         MAX: 50VDC/10mA, 12ピン Lemo コネクター

＊表　示　タイプ　　　　 5.7”、18bitカラー　屋外光で使用可

　　　　　　　　表示寸法　　W 115.2 x H86.4 mm

　　　　　　　　分解能　　　 640 x 480 pixel

　　　　　　　　カラー選択　ユーザー選択可能

　　　　　　　　画面設定　　 フルスクリーン、1画面、2画面分割:

　　　　　　　　　　　　　　　　サイズ変更選択、位置移動可能

　　　　　　　　　　　　XYスポット表示 / 時間軸ベース 選択可能

　　　　　　　　表示モード　 XYスポット表示 /

　　　　　　　　　　　　時間軸表示（0.1-20秒、1-200スイープ）

　　　　　　　　　　　　Waterfall表示、メーター表示

　　　　　　　　目盛線　　多種選択可能:目盛無し、

　　　　　　　　　　　　　　　5/10/15/20%FS

　　　　　　　　オフセット移動　　　　+/-50%

　　　　　　　　スポット位置読み取り　X,Y,R,θ

＊内部メモリー　

　　　　AeroCheck

                 設定条件　MicroSDカード　2GB、500条件以上

　　　　　　　   データ　　 MicroSDカード　2GB、500画面以上

　　　　AeroCheck＋

                 設定条件　MicroSDカード　32GB、10,000条件以上

　　　　　　　   データ　　 MicroSDカード　32GB、10,000画面以上

＊出　力　PC接続　　USB接続

　　　　　　　　　　（リモート操作､リアルタイム､データ転送）

　　　　　　　　無電圧デジタル接点　　12ピンLemoコネクター

　　　　　　　　画面モニター　　　　　VGA：15ピン

　　　　AeroCheck＋

                6CH Real Time出力：USB、８KHｚ （X,Y,MIN）

＊言　語　英語、仏、伊、独、西、蘭他

＊電　源　外部AC　 100～240V,50/60Hz,30W ユニバーサル

　　　　　　バッテリー　内蔵7.2V／3100mAH

　　　　　　動作時間　 照明100%：8.5時間、回転プローブ50%Duty：6時間

　　　　　　充電時間　 2.5時間　充電中の駆動可能

＊その他　寸法・重量　   223x141x49 mm, 1.1kg

　　　　　　　   外装ケース: アルミ　Mg Si粉末コーティング

　　　　　　　   動作温度範囲　-20～+60℃

　　　　　　　   保存温度　　　　-20～+35℃

　　　　　　　   防滴性能　　　　　IP54相当

　　　　AeroCheck＋

                　導電率測定機能 60kHz,120kHz,240kHz,480kHz

標準構成

・AER001 - AeroCheck本体(シングル周波数)
    1周波(20Hz～20MHz)ハンドヘルドポータブル探傷器
    本体ソフトウェア、取扱説明書（USB）

・AWEL002 AeroCheck専用ACアダプター電源

・AWEL003 ショルダー ストラップ,
ワンタッチ脱着

・AC006 ソフト キャリングケース

・A090 ケーブル, A － MIN B, 1m長さ



オプションアクセサリー

・AWEL004 ハードケース

・AWEL005 防滴カバー

・AWEL006 外部単3x8本電源、ON/OFFスイッチ付き

・AWEL003 リスト ストラップ

・AWEL008 シガレット アダプター

・ALL12-L04-015R Reflection用ケーブル､
Lemo 12ピン －Lemo 4ピン、1.5m

・ALL12-L04-015B - Bridge用ケーブル､
Lemo 12ピン －Lemo 4ピン、1.5m

・ALLCX-M02-015A - Absolute用ケーブル､
Lemo 00 －Microdot、1.5m

・ALLCX-B02-015A - Absolute用ケーブル､
Lemo 00 －BNC、1.5m

・AARD002 マーキュリーロータリードライブ

・AAER003 ラバープロテクションカバー＋ハンドストラップ　

航空機検査用プローブ パッケージ

・PWM100S000 - WELDプローブ, Medium, φ16.00mm,
100kHz、ストレート、脱着型

・PUB100K - アンシールド ペイントプローブ, 広帯域

・ATBW - Weldプローブ用試験片、鉄

・ALL12-L04-015B - Bridge用ケーブル､
Lemo 12ピン －Lemo 4ピン、1.5m

・ALLCX-B02-015A - Absolute用ケーブル､
Lemo 00 －BNC、1.5m

・AW003 - PTFE保護テープ

・AC002 - プローブケース

姉妹機

溶接部検査用モデル　WeldCheck

　　　　　　




姉妹機

Victor　簡単なシステム構築に便利な出力付き

　　　　　Victor

姉妹機

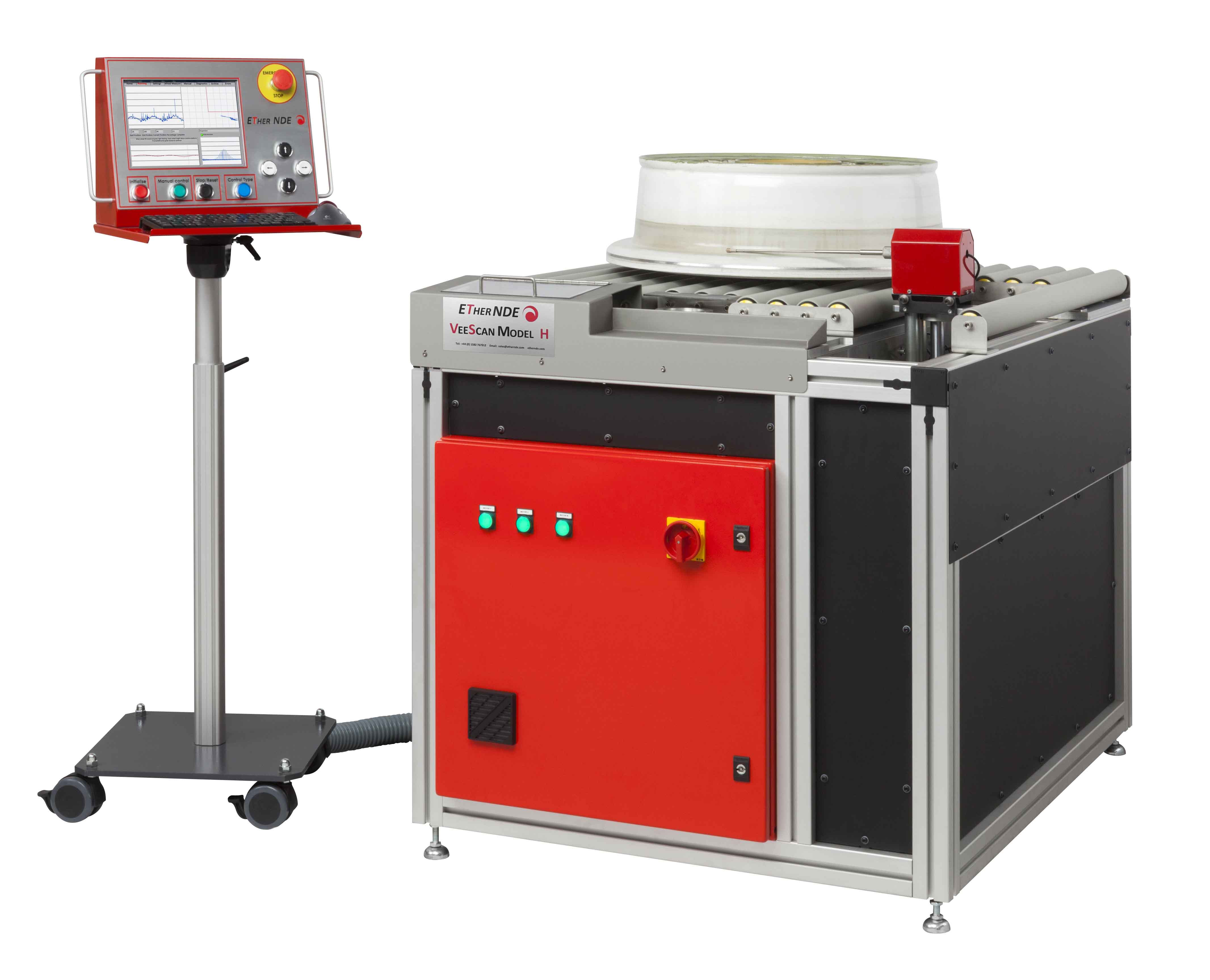

VeeScan　航空機用ホイールの探傷用システム
