DolphiCam2+
ドルフィカム2＋

超音波2次元アレイフルマトリックス検査システム

次世代の非破壊検査

複合材料のリーダー

ドルフィテックは、高品質で高解像な超音波非破壊検査製品で世界的に認められており、
比類のないマトリックス高速画像処理技術を駆使して、
さまざまな業界・基幹業務の資産・製品の損傷、劣化、欠陥を検査および検出します。

dolphicam2+ は、複合材、金属、合金などの
様々な材質の内部を瞬時に
Cマップ高解像度画像として表示し、
高解像度の寸法測定を可能とします。
素子ピッチ0.25mm

縦横128個づつ、合計16,384個の素子を
マトリックス配置し、 高速切り替えによる
TFM/FMC画像作成を実現しました。

最新のTRMマルチアレイプローブの
カバー範囲は32mm x 32mmです。

32 mm÷128 ＝0.25mm

特　徴　　　　　　　　　

• 長年の研究と実施検証を重ね、信頼性の高い新次元の超音波カメラとして製品化されています。
• 迅速な画像化、ユーザーフレンドリーな易しい操作、経験豊富な技術者が幅広いレベルの技術者をサポート致します。
• Dolphicam2+はDT Research社14”タフパッドDT340Tをプラットホームに使用し、Black Boxを背面に固定取り付けした構成になっています。
• 背面には角度調整可能な折りたたみ式のスタンドが装備されています。
• 重量は、標準モデルの14”モニターDolphicam2+で x 80mmと軽量コンパクトに仕上げられています。

• 現場への持ち出しが多い用途には、画面サイズが10”の小型モデルdolphicam2 も用意されています。
• Black Boxは同じ仕様なので、機能は同じで画面の大きさだけの違いです。2.6kg､ 300x188x70mm
• 注：タブレットは予告無しに新しいモデルに変わることがあります。

瞬時にA-Scope、B-Scope、D-Scope、C-Scope、3D画像をリアルタイムで表示します。

C-Scopeは、TOF時間／深さ表示と、AMP振幅高さ表示を同時に表示することも可能です。

3D表示も TOF時間／深さ表示と、AMP振幅高さ表示を選択することが出来ます。

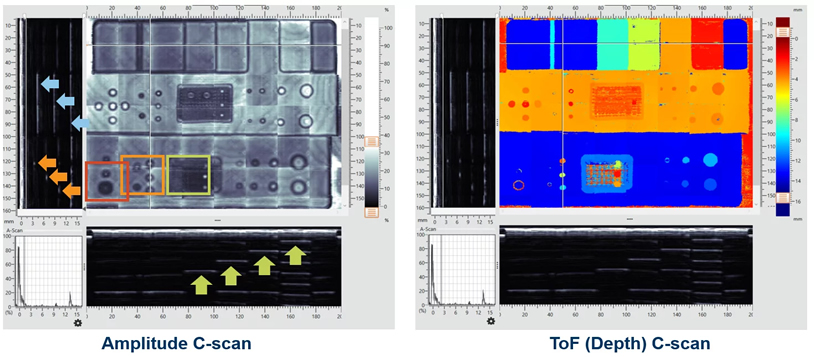

スティッチ機能

TRMマルチアレイプローブのカバー範囲は32mm x 32mmですが、大きな検査物に対しては、スティッチ機能が装備されており、　つなぎ合わせて大きなCマップを作成することが可能です。

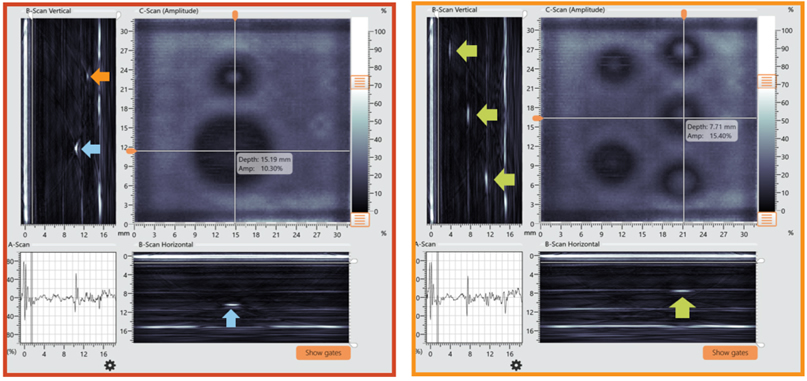

　　　　　　　　　　　　赤枠の個別データ表示　　　　　　　　　　　　　　　　　　　　オレンジ色の個別データ

TRMプローブ

128ｘ128の素子が、32mmx32mmに収納され、ピッチは標準025mmの分解能を有します。

この中には16CHのパルサーレシーバーが内蔵され、高速画像処理を可能にする機能を有しています。

自動的に高速で切り替えられて数多くのデータを採集して、Aスコープ、B断面、Ｄ断面、Ｃスコープ、3Ｄを瞬時に表示します。

用途に応じて0.7MHz〜10MHzが用意されています。

128ｘ128、計16,384個の素子をマトリックス配列。
超音波の発信ON/OFFスイッチが装備されています。
(注：素子数 0.7MHz は32x32, 1.5MHz は64ｘ64です。)

TRM 0.7, 1.5, 2.5, 3.5, 5.0, 8.0, 10 MHzの7種類

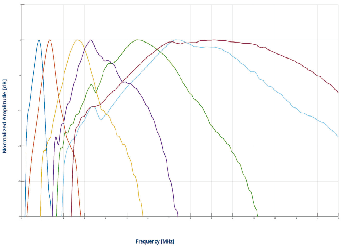

周波数帯域特性

TRM 0.7 MHz TRM 5.0 MHz
TRM 1.5 MHz TRM 8.0 MHz
TRM 2.5 MHz TRM 10.0 MHz
TRM 3.5 MHz

アプリケーション

Aero　

Automotive

Defence　

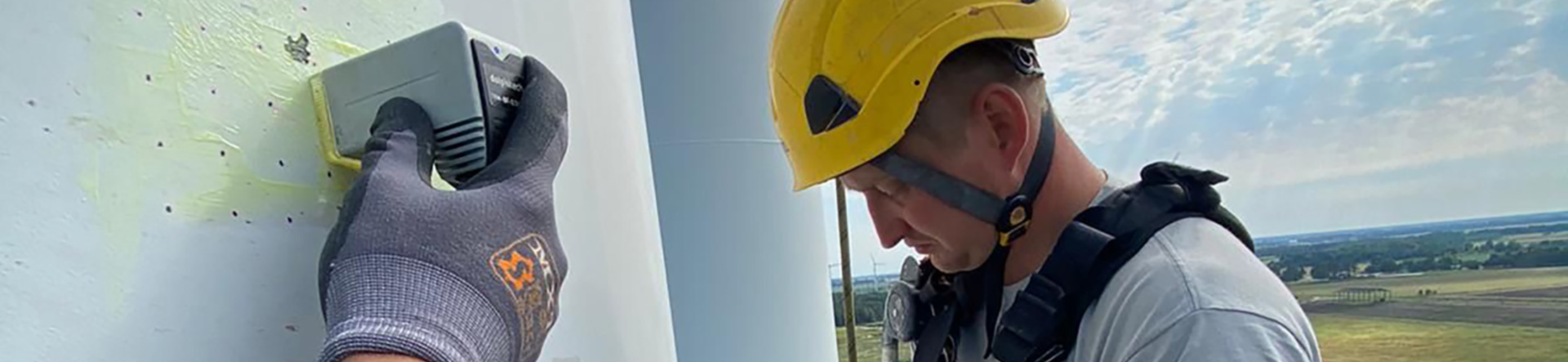

Energy　

Marine　

Space　

　　　　　　　　　描画機能　　　　　　　

・A-Scope　時間／振幅　
・B−Scope　正面断面図
・D−Scan　側面断面図　
・C-Scan　深さC又は振幅Cの選択又は同時表示
・3D表示　（深さまたは振幅の選択可能）

測定機能
　
振幅：　A-Scope
深さ：　B-Scan　
長さ：　C-Scan　
深さ又は振幅：　C-Scan 　 　 　 　
角形測定：幅、高さ、面積　
　 円形測定：直径、面積

ソフトウェア

＊dolphcam2+ ソフトウェアは、プラットホームの性能と機能を十分に生かすことが出来るユニークな設計となっています。

＊超音波画像の断面・立体描写は、誰でも検査結果の評価が可能となります。
＊従来の様な単に振幅だけでなく、伝搬距離／深さによる色分けした厚さ分布の
Ｃ-scan画面描写が可能です。

＊さらに、3Ｄ画像も表示できますので、内部が一目瞭然の画像として表示され、
技術レベルを問わず誰にも検査結果の評価が可能となります。

機能特徴　

　　　　　　　　　＊　1 軸／2軸エンコーダーマップ
　　　　　　　　　＊　Ｃ断面の枠はめ込み自由貼り付け（Stich）
　　　　　　　　　＊　測定設定ファイル保存
　　　　　　　　　＊　Full Matrix Capture (FMC)
　　　　　　　　　＊　Total Focusing Method (TFM)
　　　　　　　　　＊　TCG 機能
　　　　　　　　　＊　デジタル距離振幅感度補正
　　　　　　　　　＊　レポート機能

送受信プロセス / 自動切り替えSequence

　パルサーレシーバー 1 　　パルサーレシーバー2　----16
　　送信：CH1、受信CH1　　　　　　送信：CH9、受信CH9
　　送信：CH1、受信CH2　　　　　　送信：CH9、受信CH10
　　送信：CH1、受信CH3　　　　　　送信：CH9、受信CH11
　　↓　　　　　　↓ 　　 　　　　　　　↓　　　　　　↓
　　送信：CH1、受信CH8　　　 　　 送信：CH9、受信CH16
　　送信：CH2、受信CH1　 　 　　　送信：CH10、受信CH9
　　送信：CH2、受信CH2　 　 　　　送信：CH10、受信CH10
　　送信：CH2､ 受信CH3 　 　　　　送信：CH10、受信CH11
　　↓　　　　　　↓ 　　 　　　　　　　↓　　　　　　↓  　
　　↓　　　　　　↓ 　　 　　　　　　　↓　　　　　　↓
　　送信：CH2､ 受信CH8　 　　　 　送信：CH10、受信CH16
　　送信：CH3､ 受信CH1　　　　　　送信：CH11、受信CH9
　　↓　　　　　　↓  　　　　　　　　　↓　　　　　　↓  　　
　　↓　　　　　　↓  　　　　　　　　　↓　　　　　　↓
　　送信：CH127、受信CH7 　　　　↓　　　　　　↓
　　送信：CH127、受信CH8 　　　　↓　　　　　　↓
　　送信：CH128、受信CH1 　　　　↓　　　　　　↓
　　　　↓　　　　↓
　 　送信：CH128、受信CH7　　　　↓　　　　　　↓
　　 送信：CH128､ 受信CH8　　　　送信：CH256､ 受信CH16

　 1パルサーが横方向の8CHづつをカバーし、16台のパルサーが同時操作
 （1パルサー8ｘ128の１０２４路程、ｘ16パルサー＝16，384）

パルサーの送信サイズは、同時発進の振動子の数を設定することによって変えることが出来ます、1，2，4，8，16個の振動子組み合わせが可能です。組み合わせ数が大きくなると、エネルギーが大きくなりますので、感度が上がります。また、演算は速くなります。

多振動子同時励振の場合の切り替えセキュエンスはDolphitech社の独自開発技術によって工夫されています。

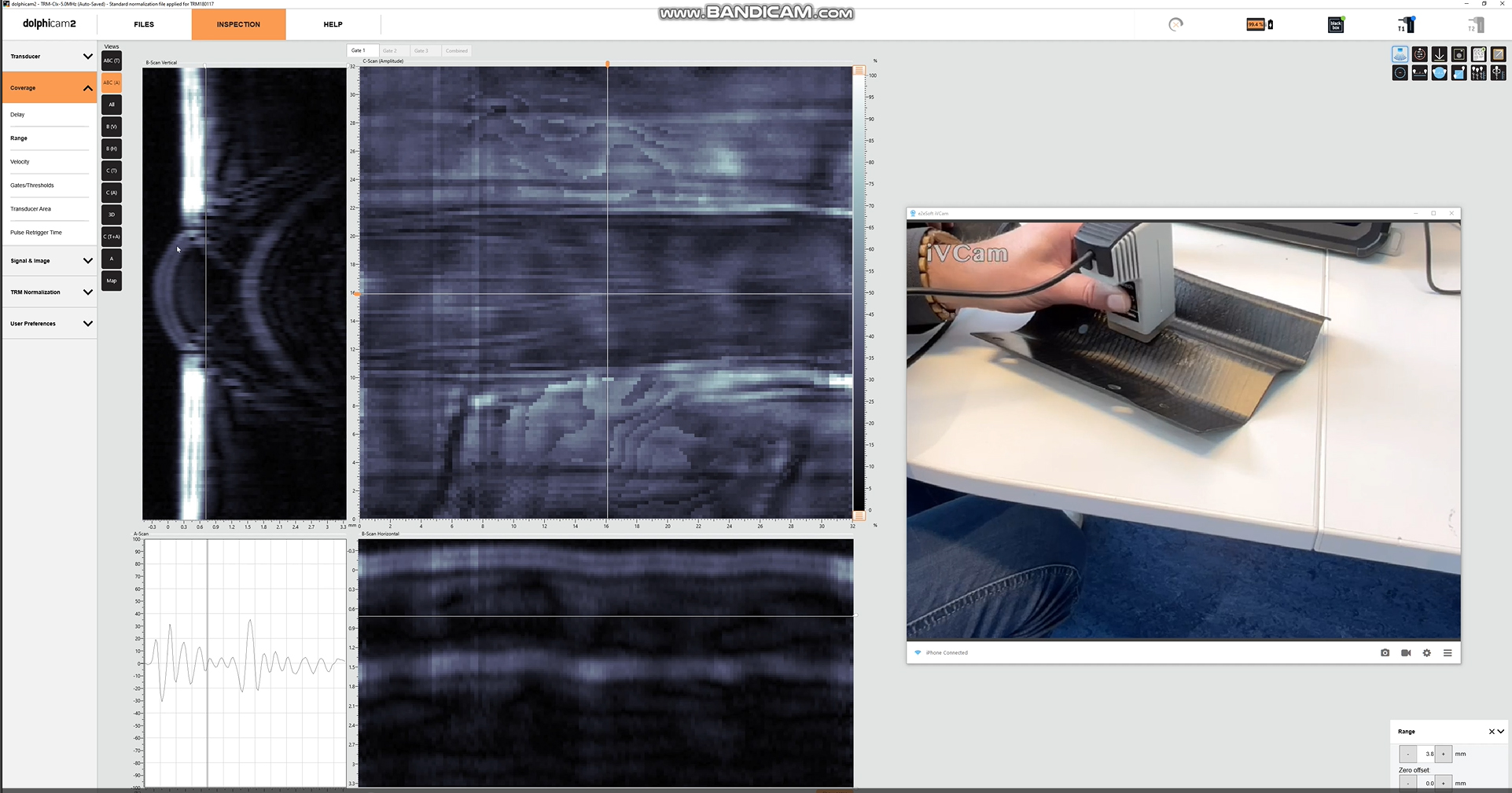

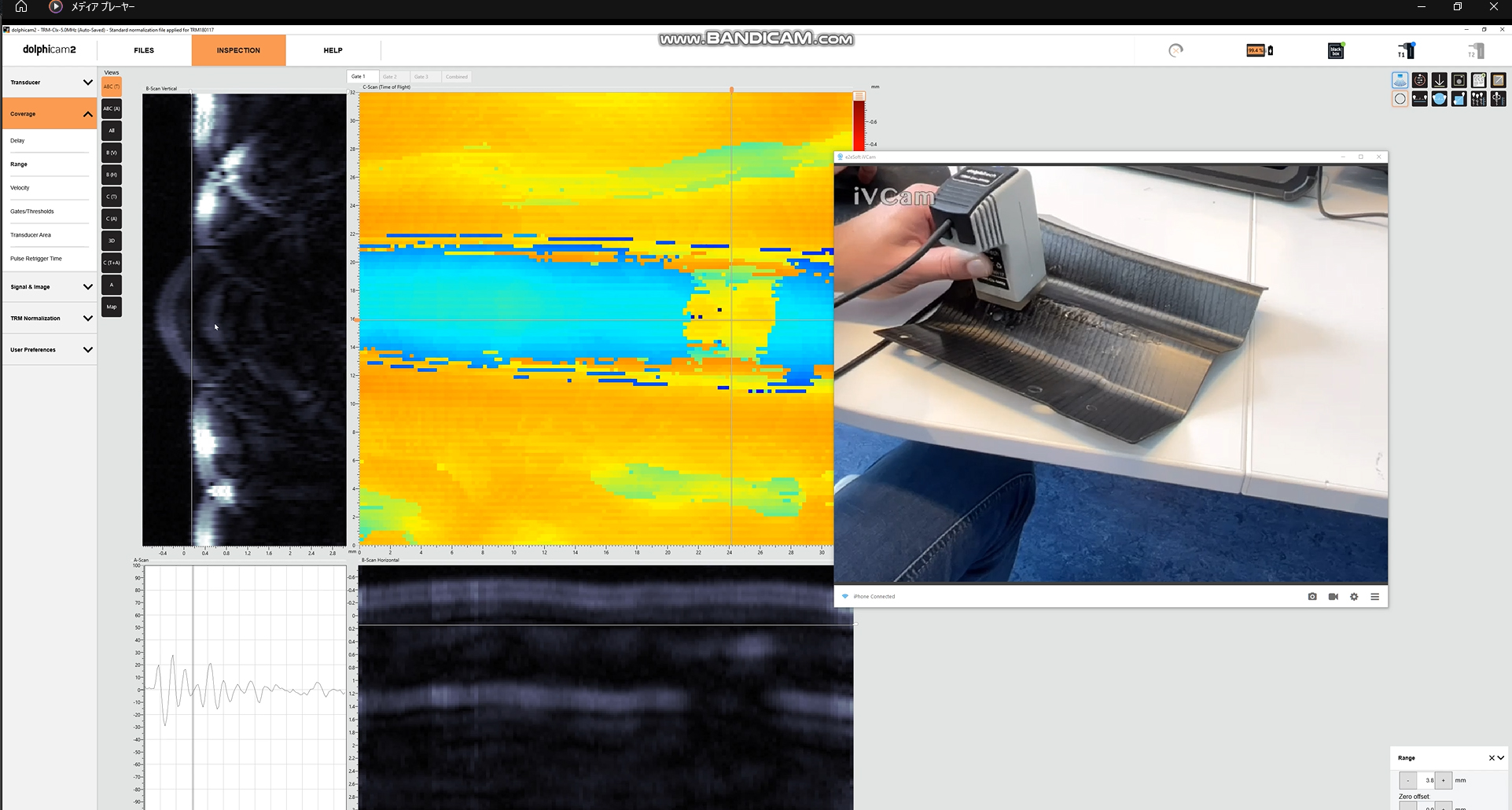

• 　　　　　　　CFRP積層板探傷　　

サンプル例：　曲面部 　　　　(左： 正常部　　　　　右：剥離部）
　　

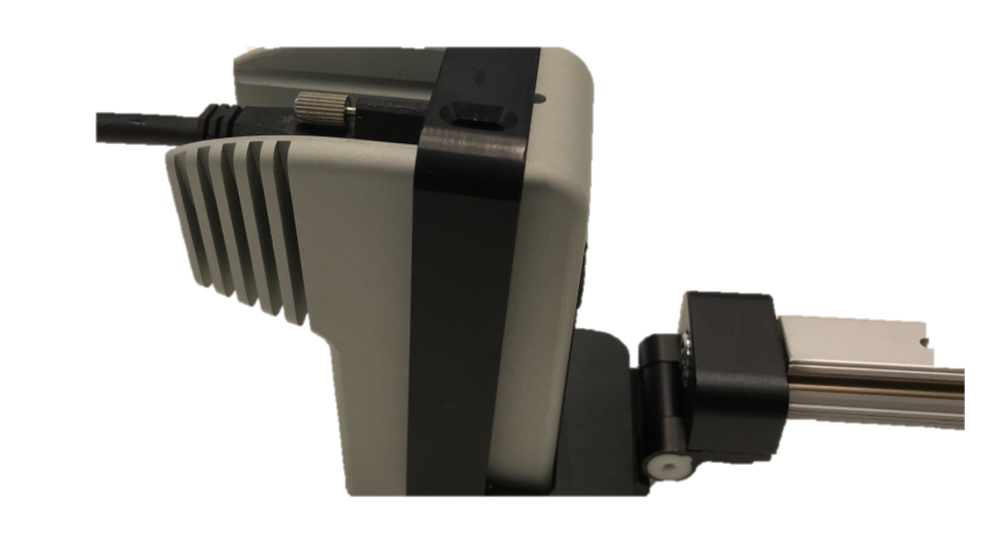

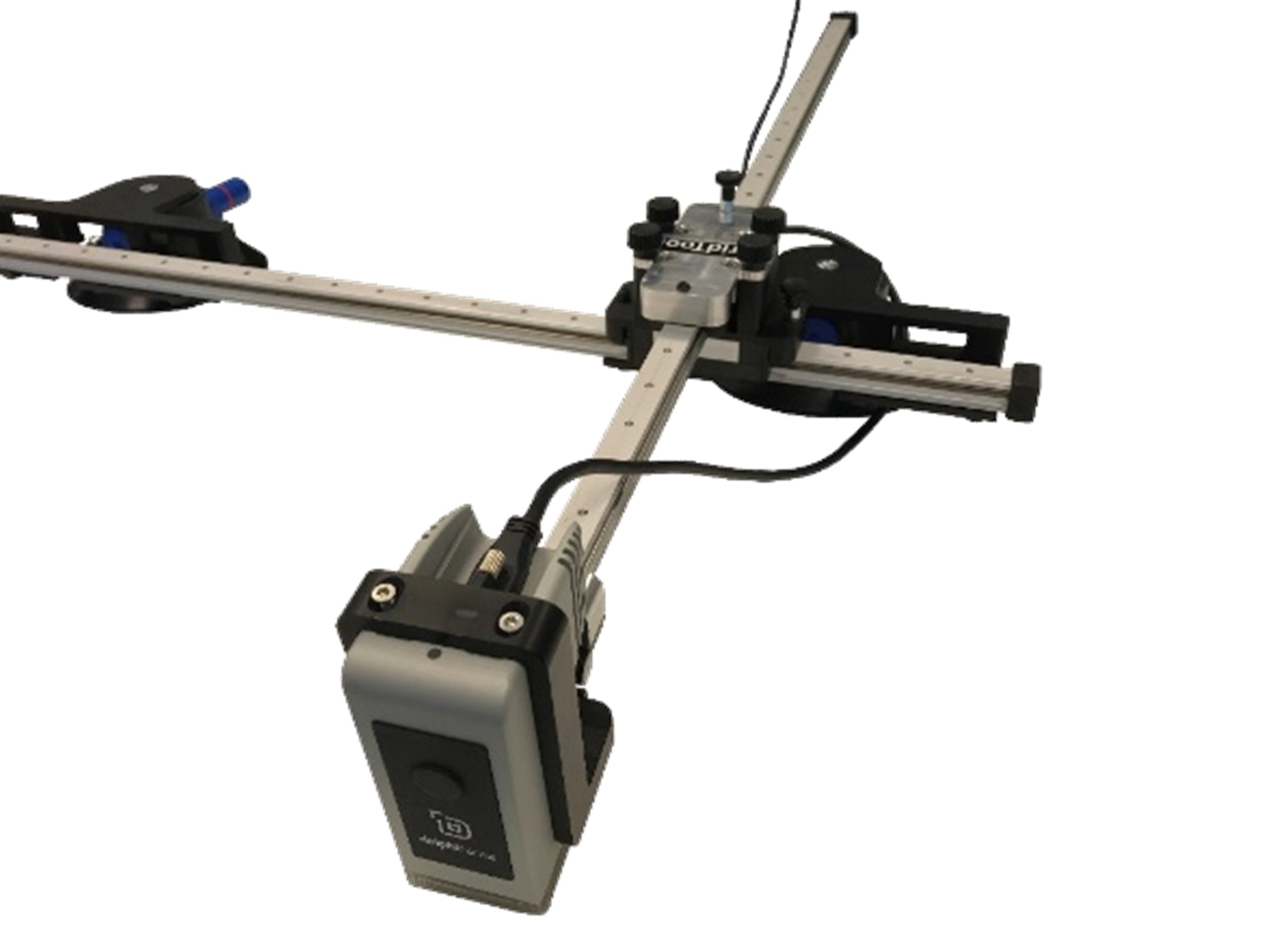

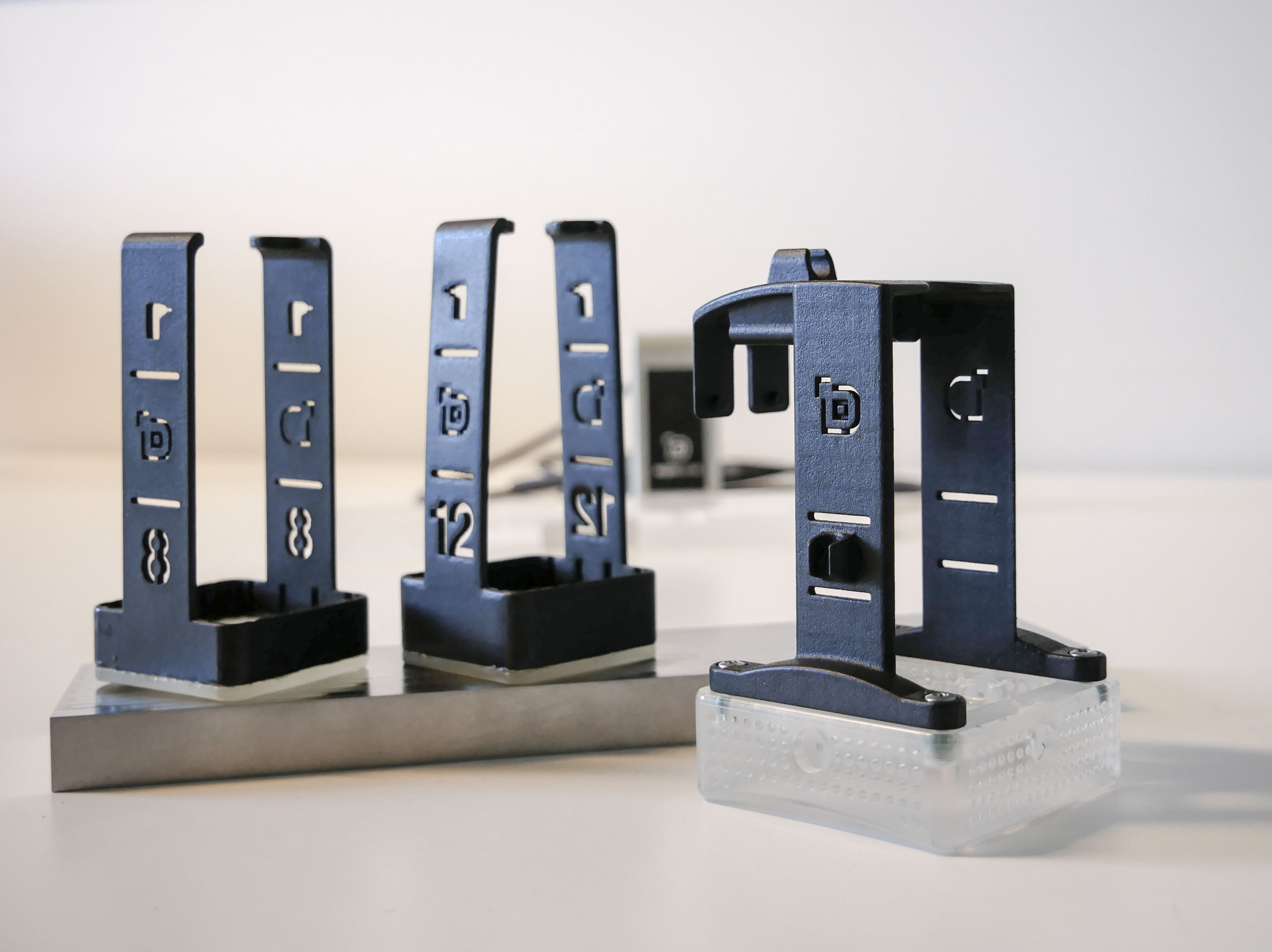

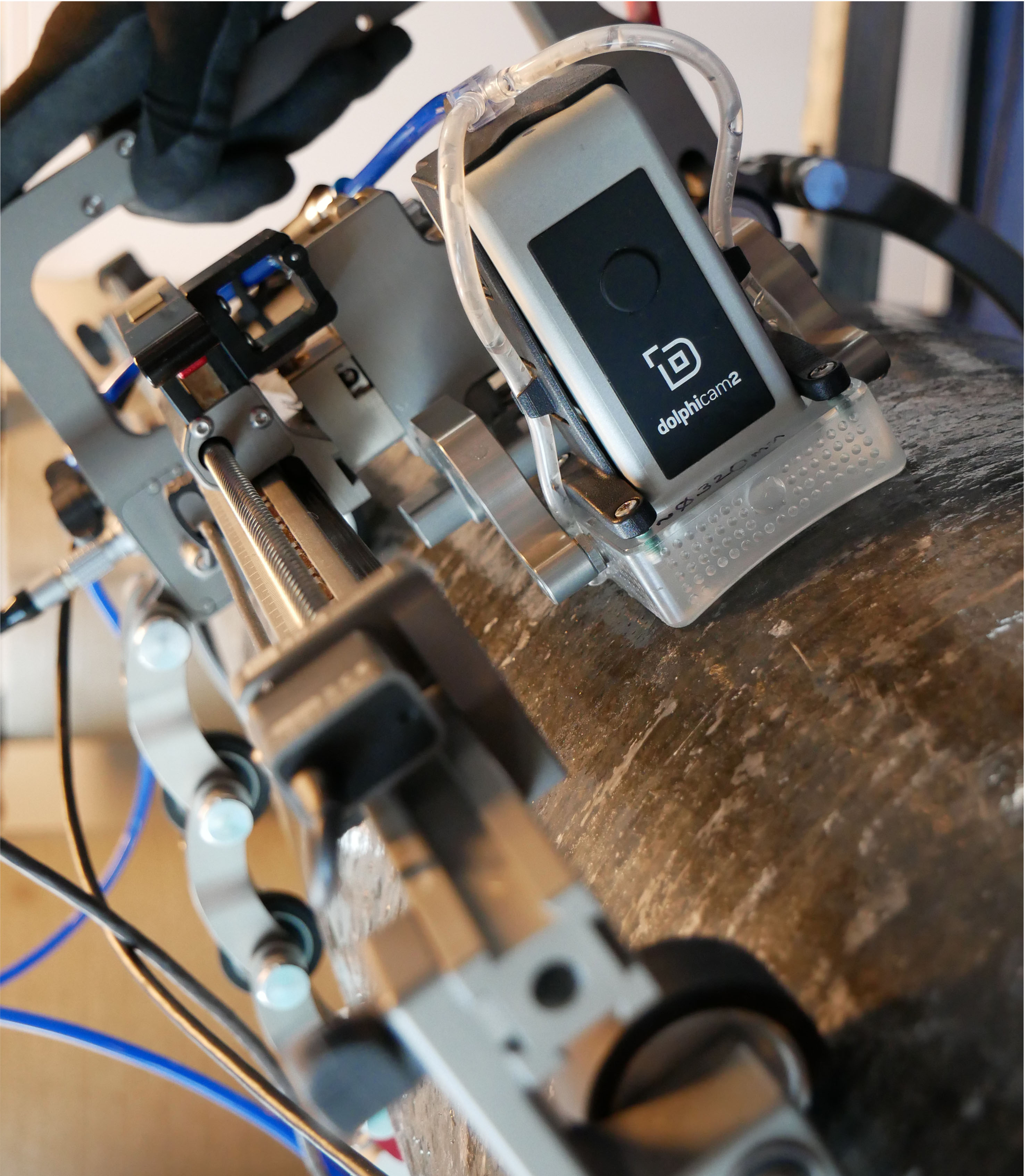

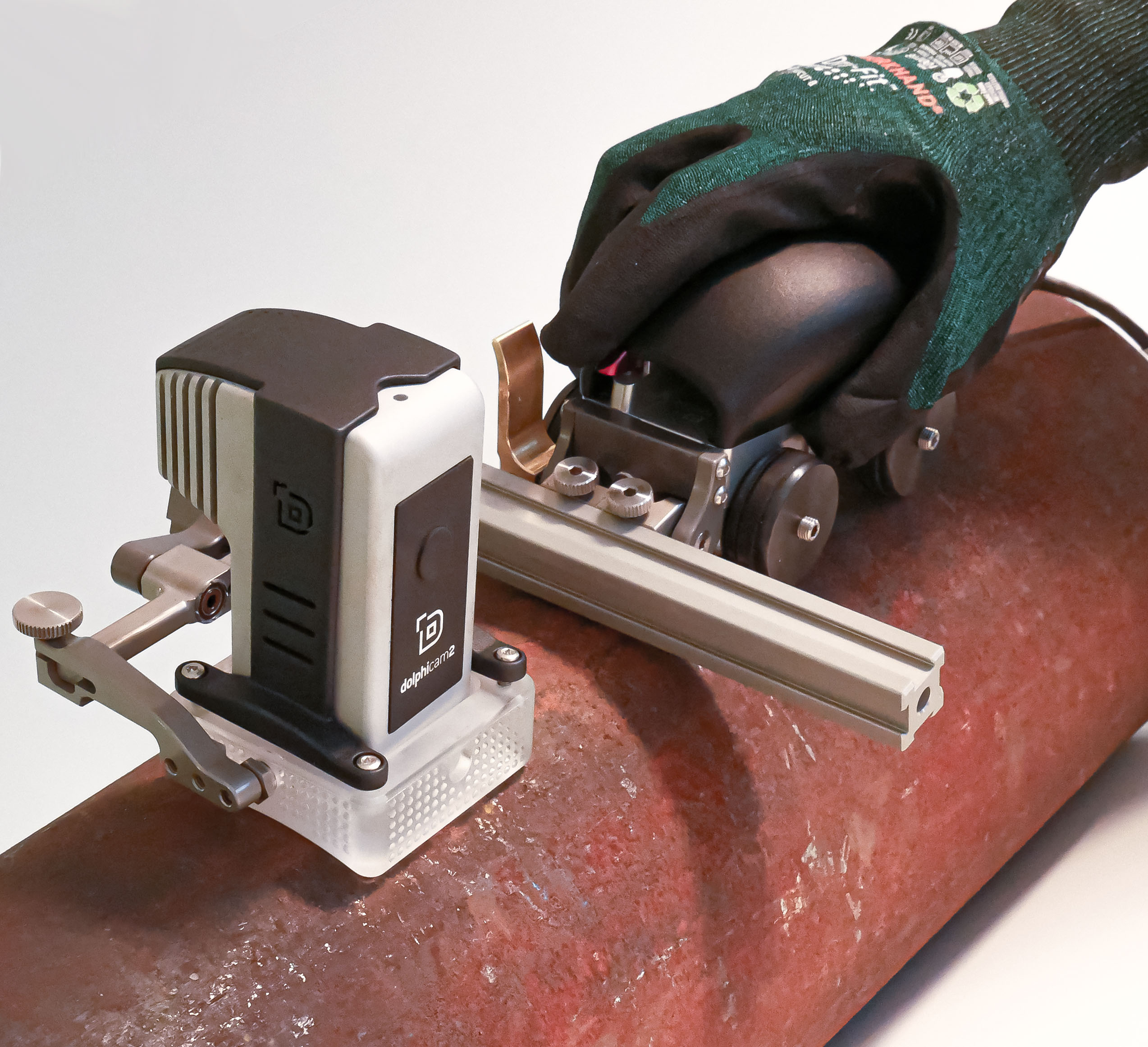

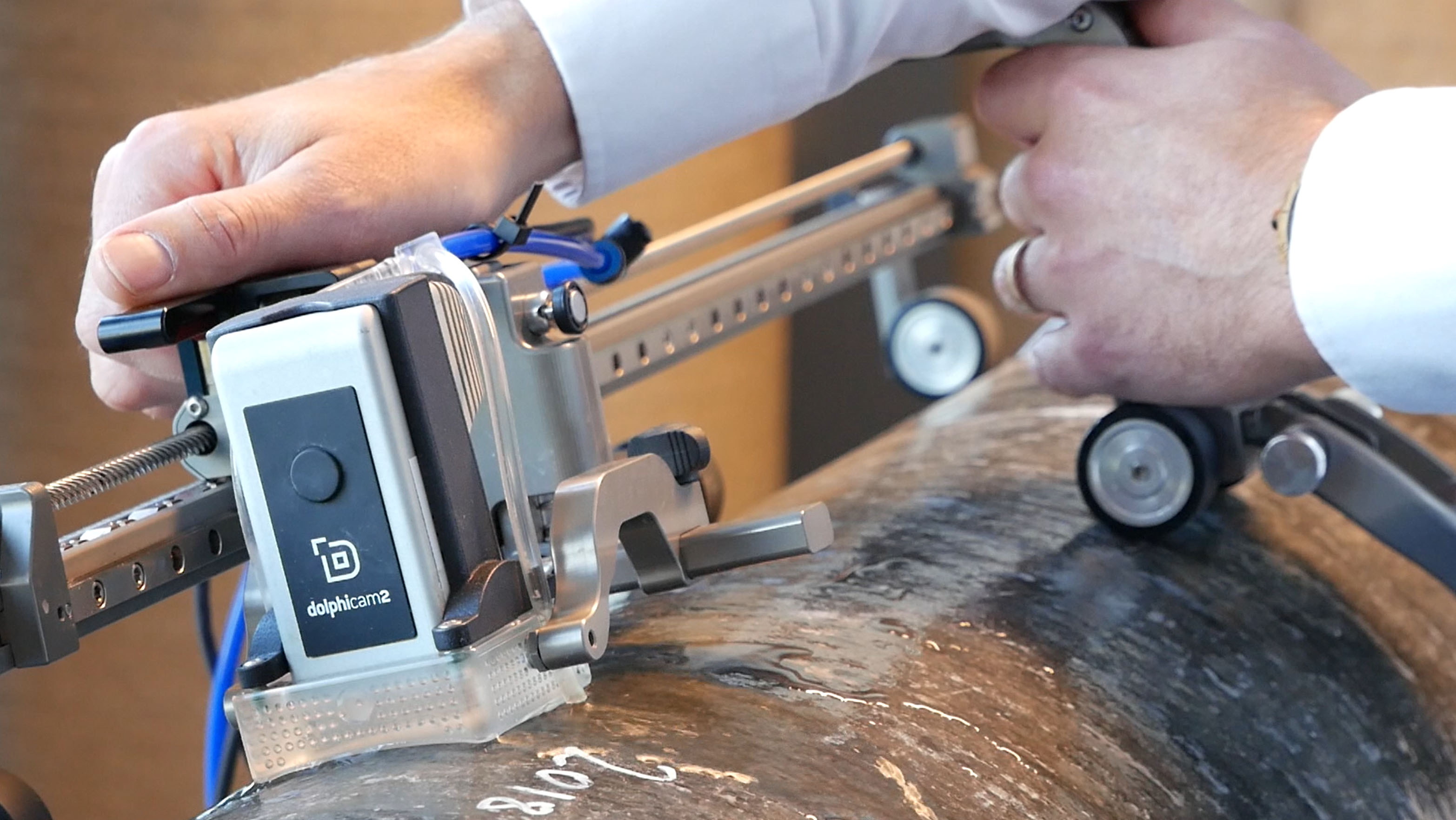

　　　GRID　　　　　　　　　　　　　　　　GRID TOOL　　　　　　　　　　　　SHOE

　 　

ソフトウェア

＊dolphcam2+ ソフトウェアは、プラットホームの性能と機能を十分に生かすことが出来る
ユニークな設計となっています。

＊超音波画像処理による断面描写は、誰でも検査結果の評価が可能となります。
＊従来の様な単に振幅だけでなく、伝搬距離／深さによる色分けした
厚さ分布のＣ-scan画面描写が可能です。

＊さらに、3Ｄ画像も表示できますので、内部が一目瞭然の画像として表示され、
技術レベルを問わず検査結果の評価が可能となります。

機能特徴

＊　1 軸／2軸エンコーダーマップ
＊　Ｃ断面の枠はめ込み自由貼り付け（Stich）
＊　測定設定ファイル保存
＊　Full Matrix Capture (FMC)
＊　Total Focusing Method (TFM)
＊　TCG 機能
＊　デジタル距離振幅感度補正
＊　レポート機能
