A-スコープ表示付き
コーティングの上から母材厚さが測定可能
測定モードを多数搭載して、単一型から分割型まで
さまざまなプローブが使用でき、用途が拡大!

データロガー・データ出力付き

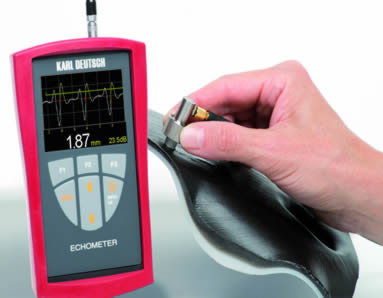

波形表示付き超音波厚さ/音速計
エコーメータ1077

Yシャツのポケットにも入る、厚さ32mm、軽量237g
ポケットサイズ超小型厚さ計!
高周波の小型探触子も使用できる高性能!
機能満載の製品です。

Echometer超音波厚さ計シリーズの最上位機種です!

1台で、厚さ測定と音速測定が切り替えて使用出来る高性能超音波厚さ・音速計に波形表示機能 とデータロガーを搭載した高機能高性能モデルです。 プローブモードが選択可能!

50mmx37mmの大型表示部、バックライト付き。
小型軽量:本体135mmx82mmx32mm,237g。

  • 最新の高機能搭載!
    ・1台で厚さ測定と音速測定が可能
    ・伝搬時間測定も可能
    ・波形表示機能付き
    ・簡単で使い易いメニュー設計
    ・表示モード選択可能:
    −標準 測定値数値表示
    −差分表示
    −最小値表示
    ・減衰材などに対応できる感度調整機能
    ・自動プローブ認識(中心周波数、帯域幅等)、自動調整(測定範囲)
    ・上下限設定アラーム機能
    ・演算機能搭載:最小値、最大値、平均値、標準偏差
    ・汎用単3電池採用
    ・省エネ設計,

  • 厚さ測定機能音速測定機能装備
  • 音速測定機能装備
  • 上下限設定・警報機能装備
  • 薄肉0.25mmから厚肉250mmまで測定(プローブ選択)
  • 最小限のキーとシンプル操作
  • 見やすい大型LCD表示
  • 防滴仕様(DIN IP54相当)
  • 省エネ回路・自動カット回路装備・電池電圧警告マーカ
  • カップリングチェックインジケーター装備
  • A-Scope表示で減衰材などのこれまでは困難な測定が可能になります。
  • ゲートパラメーターの設定(ゼロクロス等)によって高精度が得られます。
  • B1-B2間測定モードの選択によりコーティング上からの厚さ測定が可能になります。
  • 自動深さ補正機能により、材料減衰を補正出来ます。自動感度と選択可能。
  • Windows(Excel等)に対応した出力フォーマット EasyExportソフトが便利!
  • プローブ毎の設定条件を保存して迅速に立ち上げ可能
  • 100Hzの高速測定繰り返し
  • ラバーホルスターが本体を守ります。
  • 防滴仕様:IP54
  • データメモリー容量:4995データ
  • バッチ区分:5つのホルダーに各999データづつ区分することが可能
  • RS232C、57600ボーレート
  • 出力時に、最大、最小、平均値、標準偏差を演算出力
    オプションのソフトによって、データの整理、修正、図形化も可能

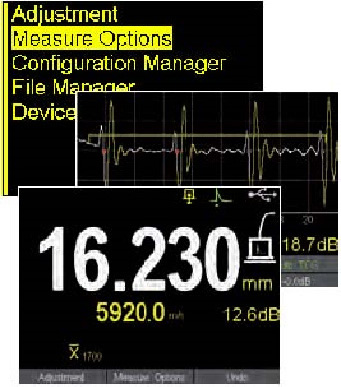

見易い大型表示部!
カラーTFT!
見易いグラフィック表示、
使い易いFriendlyメニュー!



コーティング上からの厚さ測定

多重エコー間測定モードを搭載して
繰り返し底面エコー間で測定しますので
表面の塗膜があっても影響を受けずに
母材の厚さ測定が可能です。


エコー間測定専用プローブ
DSE8.3/15PB5C 5MHz :
2 〜 28 mm (B1-B2)
2 〜 250 mm (S-B1)

技術仕様

    表示部:TFTカラー
         幅50mmx高さ37mm、320x240 pix
    測定機能: 厚さ測定、音速測定、伝搬時間
    厚さ測定範囲: (プローブにより異なる)
      DS6PB4-14: (B1-B2)  0.25〜10mm/
              (S-B1)  1.0〜20mm(鋼)
      DS6HB4-12: (B1-B2)  1.0〜100mm/
              (S-B1)  1.0〜200mm(鋼)
    音速測定範囲: 100 〜19999.9 m/S
    精度: 厚さ測定精度±0.1mm:  5.0〜200mm (鋼)、
         音速測定精度±0.2m/S、 100 〜19999.9 m/S
    インターフェイス:RS232C/Baud57600:プリンター、           PC/USBアダプター要
    測定単位: 0.1, 0.01, 0.001mm, 0001inch, 0.001μs
    メモリー: 最大4995データ
          (5つのホルダーに各999データ)
    電源: 単3アルカリ電池2本:7時間作動
         単3Litium電池2本:16時間作動
    寸法・重量: 135mmx82mmx32mm、
            237g(電池・ホルスター含)


出力付きノギス/キャリパーの厚さを
自動入力して音速測定


データ転送・解析ソフト(オプション)
iCom 2906.0011075_softD2_small.jpg (22379 バイト)

姉妹機として

コーティング上からの測定が可能な、A-Scope無し
Echometer 1076TC BASIC

最もシンプル機能の簡易モデル
A-Scope表示、コーティング上、データロガー無し
Echometer 1076 Basic ロガー無し

このほかの組み合わせもご用意しています。

難しい厚さ測定にもご相談ください。
当社独自のノウハウと経験を有しています。

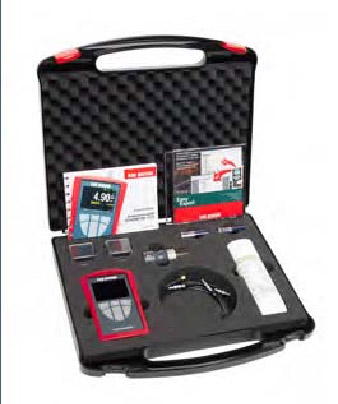

標準構成

・本体 Echograph 1076TC DATA
・遅延材付きプローブ
   DS6PB4-14(1422.001)
・コンタクトプローブ
   DS6HB4-12(1432.701)
・プローブホルダー
・保護膜10枚セット
・カップリング剤 100ml
・プラスチックケース
・取扱説明書

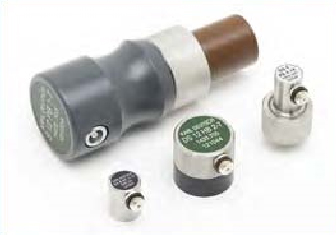

プローブ





プローブ選択

・遅延材付きプローブ
S12PB1-7 (1422.703)
  (B1-B2) 0.5-50mm、
   (E -B1) 1.0-25mm
・コンタクトプローブ
S12HB2-7 (1433.705)
  (B1-B2) 不適、
   (E -B1) 4.0-200mm

オプション

・プリンター/PC接続ケーブル(1657.314)
