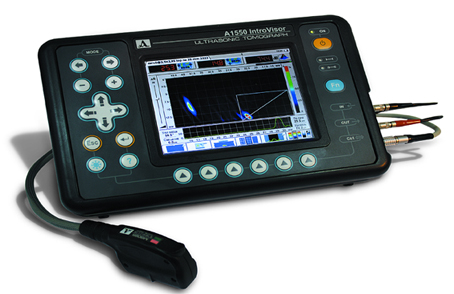

小型軽量2.7Kg・コンパクト ・ 堅牢 ・ デジタル ・ カラー表示

世界初のユニークシステムです！

・Digitally Focused Array(DFA)と
・Multi-SAFTシステム
を採用！

板厚16.5mmの底面側に深さ5mmの垂直スリットの例
　ａ：フェイズドアレイ表示　スリットの上端と下端を表示　連続傷
     か、２個の傷か不明。
　ｂ：マルチＳＡＦＴ　垂直は垂直に描画、連続した１つの傷であ
      ることが確認できる。
　　

板厚40mmの底面側に深さ6mmの垂直スリットの例
　ａ（左）：フェイズドアレイに近いシングルSAFT表示　垂直スリッ
　　　　　　トは円弧状に表示される。
　ｂ（右）：ルチＳＡＦＴ　垂直は垂直に描画、連続した１つの傷で
　　　　　　あることが確認できる。
　　　

板厚16.5mmの表面側に深さ5mmの垂直スリットの例
  ａ（上段）：シングルSAFT表示　スリットの下端を表示　連続傷
　　　　　　　かは判断不可。
  ｂ（下段）：マルチＳＡＦＴ　垂直は垂直に描画、連続した１つの
　　　　　　　傷であることが確認できる。
　　

縦波垂直アレイ探触子例　（１φ横穴）

送信パルスをCH１から送信し、CH1からCH１６まで順次切り変えて受信します。次にCH２から送信して、CH1から１６CHで順次切り変えて受信します。同様にして１６CHまで送信を切り換えながら１６CHで受信していきます。これによって、２５６通りの受信信号を採集します。１つの欠陥からは２５６通りの傷信号が得られることになります。

採集された信号の１つには、送受信振動子の位置関係、伝搬距離、信号振幅が含まれます。１つの欠陥信号位置は楕円関数で表されますが、２つの楕円関数によって欠陥位置が特定されます。２５６通りの組み合わせ演算によって位置が正確に特定できますので、欠陥形状が正確に描写できることになります。さらに、２５６通りの信号の振幅を積算することにより感度は増大し、SN比が飛躍的に向上されます。さらに、グレーチングノイズなどの疑似ノイズは発生しません。

画像表示にはSAFTシステムが採用されています。

溶接部の斜角探傷の場合には、余盛りデポの出っ張りのために、プローブを溶接部に近づける距離に制限が出ます（接近限界長さ）。このために、溶接部探傷では底面やさらに表面にて反射するスキップ探傷が用いられます。これまでのフェイズドアレイでは、リアルタイムでの折り返し表示が出来ませんでした。A1550では、領域を直射、１回スキップ（奇数回）、２回スキップ（偶数回）の３領域に分割し、それぞれの領域毎にSAFT処理して合成するマルチSAFTを採用しています。

マルチSAFTにより、プローブ位置を20mm移動しても画像はほとんど変化しません。
　　　　

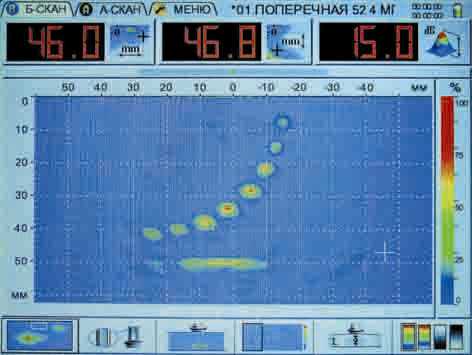

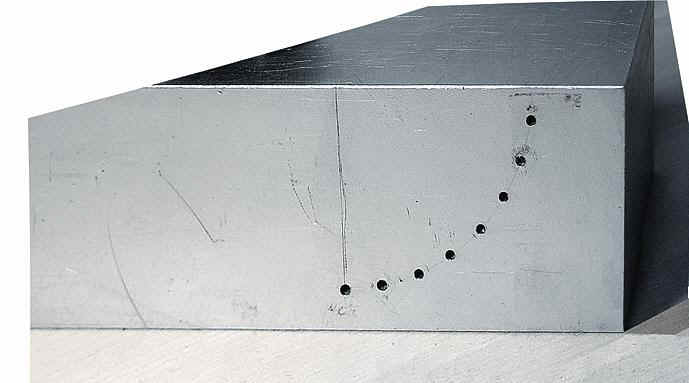

斜角例
　　　　　　
幅広い範囲で欠陥をとらえ、それぞれの形状がきれいな丸で表示しています。
　　　　　　

溶接部探傷例
　

構造比較：フェイズドアレイｖｓトモグラファー

フェイズドアレイの切り換え構造

トモグラファーの切り換え構造
